Économie d'énergie VFD fiable pour le contrôle du moteur électrique avec interface de communication RS485 dans la plage de puissance 0,4 kW-500 kW
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | COENG |
| Certification | CE |
| Numéro de modèle | HV300 |
| Quantité de commande min | 1 |
| Détails d'emballage | Boîte en bois |
| Délai de livraison | jours 10-30working |
| Conditions de paiement | L/C, T/T, Western Union |
| Capacité d'approvisionnement | 20000SETS/YEAR |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Portée de puissance | 0.4 kW à 500 kW | Voltage d'entrée Uin | Les émissions de dioxyde de carbone et de dioxyde de carbone sont détectées sur la base des données |
|---|---|---|---|
| Fréquence d'entrée | 50 Hz/60 Hz ± 5% | Interface de communication | RJ45 et RS485. |
| Protocole de communication | Modbus RTU | l'humidité | RH < 90%, sans condensation |
| La température d'opération | -20°C à +40°C (opération avec dégradation à 40°C à 55°C) | ||
| Mettre en évidence | VFD de commande du moteur électrique,Interface de communication RS485 VFD,0.4 kW à 500 kW VFD |
||
Description de produit
Optimisez votre consommation d'énergie: Découvrez le pouvoir des moteurs à fréquence variable!

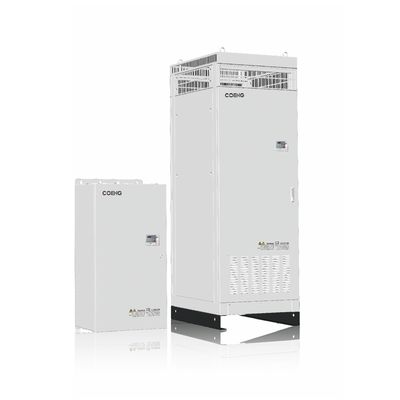

Invertisseur à fréquence variableDescription du produit
L'onduleur de série HV350 est un onduleur vectoriel à usage général récemment développé.Sur les principes de conception des nombreuses fonctions logicielles, de meilleures performances et une plus grande fiabilité, cet onduleur présente un volume plus petit avec une expansion améliorée, plus de fonctions de communication et un fonctionnement plus facile.
Invertisseur à fréquence variableCaractéristiques du produit
Conception intelligente du module IGBT de protection thermique
- Modèle intégré de température de jonction dynamique, pour surveiller la température de jonction IGBT en temps réel.
- Un court-circuit unique et un circuit grâce à une technologie de protection, protégeant la sécurité du système.
- Réinitialiser la protection contre le surtensionnement, supprimer le surtensionnement
Conception de la stabilité du contrôle d'entraînement IGBT adaptatif
- Plateforme de conception de stabilité de module IGBT auto-développée fiable.
- Capables d'obtenir les principaux paramètres dans le processus d'ouverture/fermeture IGBT, pour évaluer la fonction et les performances de la carte d'entraînement IGBT.
- Capable d'évaluer le caractère raisonnable de la conception du module IGBT, de s'assurer que la conception du système d'alimentation du produit est sûre et fiable, de garantir le fonctionnement stable du système d'alimentation.
Des outils de PC puissants HVManager, fournissent la programmation, le réglage, le débogage, la surveillance et d'autres fonctions
- Surveiller l'état du VFD en temps réel.
- Fonction de réglage complet des paramètres, facile à déboguer par l'utilisateur.
Toutes les séries ont un filtre EMC intégré (l'utilisateur peut choisir)
- L'utilisateur peut désactiver le filtre EMC par la feuille courte de l'image, principalement utilisé dans la situation qui nécessite l'installation de RCD et le courant de fuite inférieur à 30mA.
La fonction de conception modulaire présente à la fois les avantages des modèles européens et des modèles japonais
- Facile à configurer comme les modèles japonais, a également de fortes extensions fonctionnelles comme les modèles européens.
- Interface RS485 double, interface A, B et interface RJ45 en option
Les modèles de 4 kW et plus sont configurés comme réacteur CC standard
- Réduire de 50% le taux de distorsion actuel.
- Inhibant l'impact du réseau, protégeant le pont rectificateur.
- Augmenter le facteur de puissance du côté d'entrée.
- Augmenter l'efficacité globale et la stabilité thermique du VFD.
- Inhibent l'effet des harmoniques plus élevées du côté d'entrée sur le VFD, réduisent la transmission externe et les interférences de rayonnement.
Communication avec les professionnels
- Un réglage de communication pratique.
- Une bonne adaptabilité à l'environnement.
- Prise en charge de cinq formats de communication de données PPO (PPO1 ~ PPO5).
Modules logiques et arithmétiques puissants intégrés, support de bricolage personnalisé pour des fonctions spéciales
- PLC simplifié intégré, les bornes de commande peuvent être personnalisées, l'utilisateur peut concevoir le mode de fonctionnement selon ses exigences particulières.
Peut régler les fuites des bornes DI et le mode source par code de fonction
- Le port commun d'entrée DI peut choisir 0V ou 24V, la valeur par défaut d'usine est 0V, l'utilisateur peut sélectionner en définissant le paramètre P09.21; P09.21 = 0 signifie que le port commun est de 0V, P09.21 = 1 signifie que le port commun est de 24V.
Module de commande PID intégré
- Réalisez le contrôle en boucle fermée de la température, de la pression, du débit et d'autres signaux, augmentez la stabilité et la précision de la production.
Peut conduire deux moteurs différents en mode vecteur de commande
- Peut stocker deux ensembles de paramètres du moteur, et peut changer de flexibilité dans la situation qui n'a pas besoin de faire fonctionner deux moteurs en même temps, pour économiser le coût, réduire l'occupation de l'espace.
Application typique

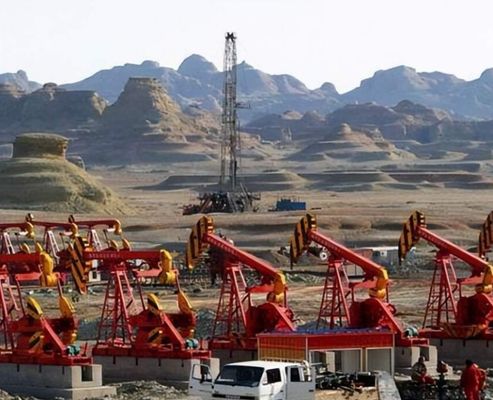

Unité de pompage de champs pétrolifères
- Avantage technique: large plage de tension, forte adaptabilité au réseau dur Faible courant de démarrage, vitesse fluide, faible impact sur le réseau Filtre EMC intégré, réacteur CC standard, faible rayonnement.

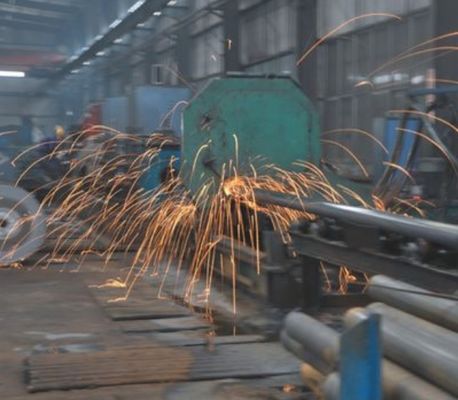

Scie à froid pour usine sidérurgique
- Avantages techniques: capacité de surcharge élevée, capacité de réponse à grande vitesse. Adaptation aux températures élevées et aux exigences de protection élevées dans les ateliers sidérurgiques. Support du réseau DP Profibus.

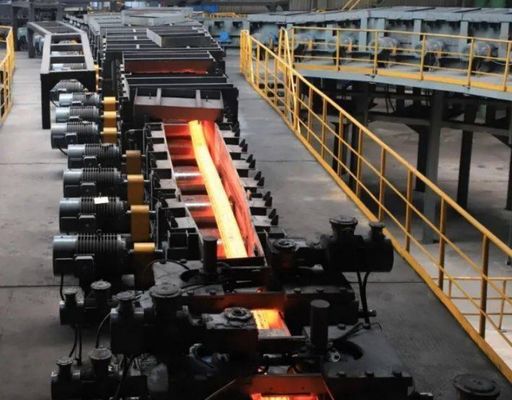

Rouleaux pour usines sidérurgiques
- Avantage technique: Adapté à l'accélération et à la décélération réciproques.Adapté aux exigences de haute température et de haute protection dans les ateliers sidérurgiques.
Spécification technique de l'onduleur à fréquence variable
| Puissance d'entrée/sortie | Voltage d'entrée U | Pour les appareils à haute tension, le réglage de la tension doit être effectué à l'aide d'un système de freinage. 380V (-15%) ~ 480V (+10%) 3PH 500V Pour les appareils à haute tension, la fréquence d'alimentation doit être de 500 V (-15%) ~ 690 V (+10%) 3PH |
|
| Fréquence d'entrée | 50 Hz/60 Hz ± 5% | ||
| Déséquilibre maximal de l'offre | Jusqu'à 3% | ||
| Voltage de sortie | 0V ~ Uin | ||
| Fréquence de sortie | 0 Hz ~ 300 Hz | ||
| Portée de puissance | 0.4 kW à 500 kW | ||
| Performance du contrôle principal | Contrôle de la tension | V/F, OLVC (contrôle vectoriel en boucle ouverte) | |
| Ajustez la vitesse | 1Je ne suis pas d'accord avec vous. | ||
| Le couple de départ | 0.5 Hz: 150% (OLVC), 1 Hz: 150% (OLVC) | ||
| Précision du couple | ≤ 5% (VOLV) | ||
| Pulsation du couple | ≤ 2% (VOLV) | ||
| Vite de fonctionnement constante | ≤ 1% n0 (condition nominale) | ||
| Résolution | 00,01 Hz (chiffres), 0,1% × max. fréquence (analogique) | ||
| Augmentation du couple | 0.1s ~ 3600min | ||
| Augmentation du couple | 00,1% à 30,0% | ||
| Surcharge | Type E, G: courant de sortie nominal de 150%, 1 minute type P: courant de sortie nominal de 110%, 1 minute | ||
| V/F | 4 types: V/F (l'utilisateur peut programmer) et rampe (2.0 puissance, 1.7 puissance, 1.2 puissance) | ||
| Freinage à courant continu | Fréquence d'injection: 0,0% ~ 100,0% Fréquence maximale de courant d'injection: 0,0% ~ 300,0% courant nominal Temps d'injection: 0,00s ~ 60,00s | ||
| Freinage dynamique | Les modèles de 22 kW et moins sont équipés d'une unité de freinage intégrée Voltage CC par défaut du frein dynamique: 390V (produits de niveau de tension 220V) 780V (produits de niveau de tension 380V) 1125V (690V produits de niveau de tension) |
||
| Je cours. | Fréquence de course: 0.00Hz ~ fréquence maximale Taux d'accélération de course: 0.1s ~ 600.0s Temps d'intervalle de course: 0,1 s à 600 s |
||
| Préconfiguré | 16 vitesses prédéfinies (déterminées par les bornes de commande) | ||
| RVA | Maintenir la tension de sortie du moteur V/F lorsque la tension de l'alimentation d'entrée a changé | ||
| Fonction spéciale de contrôle | PID intégré | Construire un système de contrôle en boucle fermée facilement | |
| PMSM Fonction de démarrage en douceur | Lorsque le moteur synchrone PMSM (aimant permanent) est entraîné à la fréquence du réseau, l'interrupteur agit pour obtenir l'alimentation du réseau sans impact de courant et le VFD cesse de fonctionner | ||
| Blocs de fonctions avancés | 2 blocs de commande logique programmables, 1 bloc de conversion binaire décimale programmable, 2 blocs de comparaison programmable, 3 blocs d'arithmétique programmable, faciles à développer des fonctions avancées | ||
| Fonction d'entrée/sortie | Source de référence | Numéro: clavier, terminal vers le haut/vers le bas, vitesse prédéfinie, pouls, communication | |
| L'équipement doit être équipé d'un système de freinage de freinage de freinage de freinage. | |||
| Mode de fonctionnement | Le clavier, le terminal de commande, la communication | ||
| Terminals d'entrée numérique | DI1 ~ DI7: les terminaux programmables à 7 voies, pos. et nega. est logiquement facultatif, et DI6 peut être réglé comme entrée d'impulsion, 0Hz ~ 60Hz; DI7 peut être entrée d'impulsion à haute fréquence (1kHz ~ 50.0 kHz) ou à l'entrée du thermistore PTC | ||
| Terminals de sortie numérique | DO1 ~ DO2: 2 terminaux de sortie numérique programmables, courant de sortie maximal: 50mA (à chaque sens), DO2 peut être le terminal pour l'impulsion de sortie (0,1 kHz ~ 50,0 kHz) et la sortie PWM (10 kHz) | ||
| Terminal de sortie analogique | AO1: terminal de sortie analogique programmable, 0V à 10V, 0 ((4) mA ~ 20 mA. | ||
| Sortie du relais | 2 relais normaux ouverts programmables, données du contacteur:AC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0,4), DC30V/1A | ||
| La communication | Interface | RJ45 et RS485. | |
| Le protocole | Modbus RTU | ||
| Environnement | Hauteur | 1000m nominale, 1000m-3000m, dératage de courant nominal de 1% par 100m | |
| Température de fonctionnement | -20 °C à +40 °C (opération avec dégradation à 40 °C à 55 °C) | ||
| Humidité | RH < 90%, sans condensation | ||
| Vibration | < 5,9 m/s2 (0,6 g) | ||
| Température de stockage | -40 °C à +70 °C | ||
| Environnement de l'opération | À l'intérieur, sans lumière directe du soleil, non inflammable, sans gaz et liquide corrosifs, sans contamination par un matériau conductrice électrique | ||

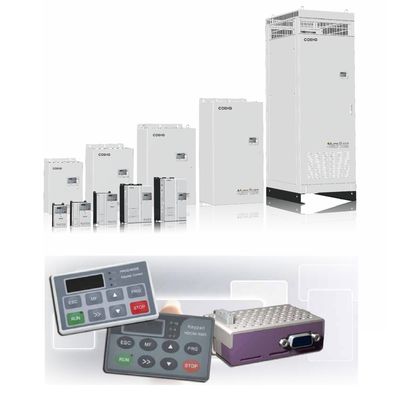

| Modules facultatifs | HV232, HVUSB, module Profibus, palette clavier, HV-Manager (outils PC), module de détection de tension triphasée | ||
| Fonction de protection | Déficit de sortie, sur courant, sur charge, sur tension, sous tension, perte de phase, sur chaleur, déplacement externe, etc. | ||
| Efficacité | 1.5 kW et moins: ≥ 89% 2,2 kW ~ 22 kW: ≥ 93% 30 kW et plus: ≥ 95% |
||
| Méthode de montage | Installation de l'armoire, par le panneau, montage de surface | ||
| Protection contre les intrusions | IP20, IP21 (en ajoutant un dispositif facultatif) | ||
| Méthode de refroidissement | 220V/0.4kW ((0.5hp) modèle est refroidi par la nature, d'autres sont refroidies par air forcé | ||
