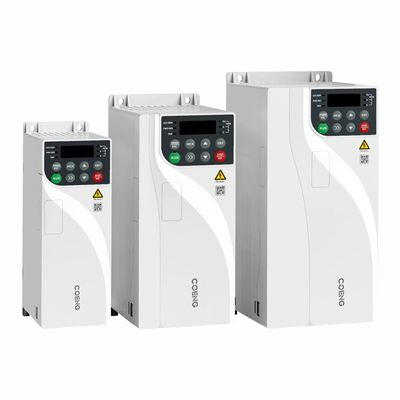

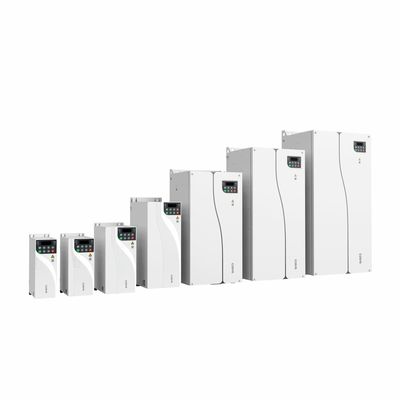

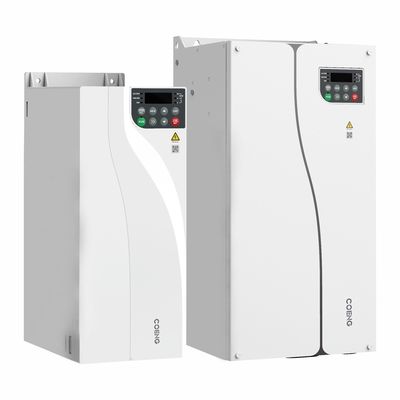

Invertisseur de fréquence vectoriel VFD Convertisseur de fréquence variable pour le contrôle asynchrone du moteur

Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xVoltage d'entrée | Voltage d'entrée: 380V (-15%) à 480V (+10%) Phase: trois phases | Fréquence d'alimentation d'entrée | 50 Hz/60 Hz ± 5% |
---|---|---|---|
Voltage de sortie | 0V~tension d'entrée | Fréquence de sortie | 0 ¢ 600 Hz |
Type de moteur de commande principale | Moteur asynchrone | Plage de vitesse de commande principale | 1La fréquence d'écoulement de l'air est de 0,01 V/F. |
Mode de commande principale | V/F, OLVC ((contrôle vectoriel en boucle ouverte), CLVC ((contrôle vectoriel en boucle fermée) | ||
Mettre en évidence | VFD de commande asynchrone du moteur,VFD de convertisseur de fréquence variable,VFD à onduleur de fréquence vectorielle |
Convertisseur de fréquence Variable d'inverseur de fréquence de vecteur de VFD à usage général HV350 pour le contrôle d'entraînement de moteur asynchrone
Inverseur de fréquence vectoriel VFD à usage général Description du produit
Caractéristiques du produit du variateur de fréquence vectoriel VFD à usage général
- La conception innovante sépare les appareils sensibles du conduit d'air, améliorant considérablement l'adaptabilité de l'onduleur à différents environnements
- Le conduit d'air peut protéger l'onduleur des poussières et des objets divers pour éviter les courts-circuits électriques, les dommages aux composants, etc.
- Application d'un logiciel de simulation thermique efficace et précis pour garantir la fiabilité thermique de l'onduleur
- Adopter des tests thermiques avancés, une technologie et des équipements de validation pour vérifier les résultats théoriques de la conception thermique
- Procédure rigoureuse de test de pleine charge et de surcharge et critères d'acceptation stricts pour l'échauffement des composants clés permettant un fonctionnement fiable à long terme de l'onduleur dans des conditions de charge extrêmes.
- Tous les produits passent le test de vieillissement sous charge à haute température avant le départ pour garantir que tous les composants du produit peuvent fonctionner normalement
- Différentes stratégies de pulvérisation peuvent être adoptées en fonction des circuits imprimés, garantissant efficacement l'uniformité de la pulvérisation des circuits imprimés et la cohérence du même lot de produit.
- Tension nominale : triphasé 380 V ~ 480 V.
- Fréquence d'alimentation d'entrée : (50 Hz/60 Hz) ± 5 %
- Plage de fluctuation de tension admissible : -15 % Vac ~ +10 % Vac
- Le filtre C3 intégré peut supprimer efficacement les harmoniques haute fréquence générées pendant le fonctionnement de l'onduleur, répondant ainsi aux exigences de la norme européenne EN61800-3.
- La conception de mise à la terre CEM simple et conviviale réduit efficacement le courant de fuite à la terre.
- Certification du système
- Certification CE de l'Union européenne
- Conception en forme de livre avec un volume 40 % inférieur aux modèles traditionnels
- Prise en charge de l'installation côte à côte de plusieurs onduleurs
- Prise en charge du contrôle d'entraînement des moteurs asynchrones triphasés
- Prise en charge du contrôle V/F, du contrôle vectoriel en boucle ouverte et du contrôle vectoriel en boucle fermée
- Prise en charge du contrôle de la vitesse et du couple
- Prise en charge de la fonction de suivi de la vitesse, réduisant le courant d'impact
- Prise en charge d'un réglage automatique précis des paramètres du moteur pour un fonctionnement et un débogage pratiques, une précision de contrôle plus élevée et une vitesse de réponse plus rapide
- Fonctions complètes d'autoréglage du moteur, y compris l'autoréglage dynamique, statique et statique+dynamique
- Modes de contrôle de moteur complets
- Mode de contrôle V/F
- Mode de contrôle vectoriel en boucle ouverte (OLVC)
- Mode de contrôle vectoriel en boucle fermée (CLVC)
- Contrôle vectoriel en boucle ouverte (OLVC) : 150 % à 0,5 Hz
- Contrôle vectoriel en boucle fermée (CLVC) : 200 % à 0 Hz
- Capacité de surcharge légère : 110 % du courant de charge légère nominale pendant 60 secondes, 150 % du courant de charge légère nominale pendant 10 secondes
- Capacité de surcharge importante : 150 % du courant nominal de charge lourde pendant 60 secondes, 180 % du courant nominal de charge lourde pendant 10 secondes
- Pour les onduleurs standard, des claviers LED internes sont disponibles et les claviers externes ne sont pas pris en charge.
- Un clavier LED externe peut être ajouté en option.
- Les claviers standard et optionnels prennent en charge le débogage des paramètres, la surveillance de l'état de fonctionnement et le contrôle démarrage/arrêt. copie des paramètres, etc.
- Les cartes de communication d'extension en option prennent en charge Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP et autres bus.
- communications (emplacement pour carte d'extension SLOT1).
- Cartes d'extension d'encodeur en option (emplacement pour carte d'extension SLOT2)
- Cartes d'extension de terminal IO en option (emplacement pour carte d'extension SLOT1, veuillez vous référer à « Accessoires en option » pour plus de détails)
- L'onduleur prend en charge le freinage CC.
- Les modèles de 22 kW et moins sont équipés d'une unité de freinage intégrée standard tandis que les modèles de 30 kW à 132 kW en sont équipés en option.
- L'ajout d'une résistance de freinage améliore les performances de freinage tout en économisant de l'espace dans l'installation électrique et en réduisant les coûts électriques des utilisateurs.
- Prise en charge V/F Prise en charge des modes de demi-séparation V/F et de séparation complète
- Prise en charge du contrôle PID du processus qui peut être appliqué au contrôle constant de la température, au contrôle constant de la pression et au contrôle de la tension
- Prise en charge du verrouillage de position pour obtenir le verrouillage de position à vitesse nulle du moteur en mode CLVC
- Prise en charge de la fonction d'oscillation qui peut être appliquée dans les industries des fibres et du textile
- Prise en charge d'une profondeur PWM aléatoire pour réduire le bruit du moteur
- Prise en charge du mode de fonctionnement de redondance de l'encodeur pour amener le système à passer automatiquement à OLVC
- Fonctionnement lorsque le codeur est défectueux
- Prise en charge de fonctions telles que la surveillance et l'édition des paramètres
- Prise en charge des journaux d'événements et de l'enregistrement des défauts
Produit d'inverseur de fréquence vectoriel VFD à usage général Spécification technique
Données techniques |
|||
Projets |
Description des spécifications et données techniques |
|
|
Entrée d'alimentation/ |
Tension d'entrée |
Tension d'entrée : 380 V (-15 %) à 480 V (+10 %) Phase : Triphasée |
|
Fréquence d'alimentation d'entrée |
50Hz/60Hz ±5% |
|
|
Déséquilibre de tension d'entrée |
≤3% |
|
|
Tension de sortie |
Tension d'entrée OV |
|
|
Fréquence de sortie |
0 ~ 600Hz |
|
|
Type de moteur |
Moteur asynchrone |
|
|
Performances du contrôle maître |
Mode de contrôle |
V/F, OLVC (contrôle vectoriel en boucle ouverte), CLVC (contrôle vectoriel en boucle fermée) |
|
Plage de vitesse |
1:10 V/F ; 1:100 OLVC ; 1:1000 CLVC |
|
|
Couple de démarrage |
OLVC : 150 % (0,5 Hz), CLVC : 200 % (OHz) |
|
|
Précision du couple |
≤±5 %, en mode contrôle vectoriel |
|
|
Ondulation de couple |
≤±5 %, en mode contrôle vectoriel |
|
|
Stabilité de la vitesse |
OLVC, 0,2% ; CLVC : 0,1% |
|
|
Réponse en couple |
≤5 ms, en mode contrôle vectoriel |
|
|
Temps d'accélération/décélération |
0,0 s ~ 3 200,0 s ; 0,0min~3200,0min |
|
|
Augmentation de couple |
0,0%~30,0% |
|
|
Capacité de surcharge |
Modèle G : 150 % 1 min/5 min ; 180 % 10 s/5 min ; Modèle P : 110 % 1 min/5 min ; 150% 10s/5min |
|
|
Courbe V/F |
Type droit, type multipoint, mode demi-séparation V/F, mode de séparation complète V/F |
|
|
Résolution de fréquence d'entrée |
Réglage numérique : 0,01 Hz, réglage analogique : 0,01 Hz |
|
|
Courbe d'accélération/décélération |
Ligne droite et courbe en S |
|
|
Fonctions principales |
API simple, contrôle à plusieurs vitesses |
16 segments de vitesse pris en charge via les terminaux de contrôle |
|
Régulation automatique de tension (AVR) |
Maintient automatiquement la tension de sortie constante lorsque la tension du réseau varie dans une certaine plage |
|
|
Contrôle de longueur fixe |
Contrôle de longueur fixe |
|
|
PID intégré |
Forme facilement un système de contrôle en boucle fermée |
|
|
Commutation multimoteur |
Commutation entre deux groupes de paramètres moteur pour contrôler les deux moteurs |
|
|
E/S virtuelles |
Huit groupes de DI/DO virtuels permettant un contrôle logique simple |
|
|
Contrôle de décrochage par surtension/surintensité |
Limitation automatique du courant et de la tension pendant le fonctionnement empêchant l'onduleur de se déclencher en raison d'une surintensité ou d'une surtension fréquente |
|
|
Redémarrer après une panne de courant |
Après une panne de courant et un rétablissement, l'onduleur attend un temps défini avant de fonctionner automatiquement. |
|
|
Limitation rapide du courant |
Évite les défauts fréquents de surintensité dans l'onduleur |
|
|
Méthode de réglage de la fréquence |
clavier; borne HAUT/BAS ; multi-référence ; référence d'impulsion ; communication |
|
|
Entrée/sortie de puissance |
Bornes d'entrée analogique |
AI1 ; AI2 : 0 V ~ 10 V/0 (4) mA ~ 20 mA |
|
Bornes d'entrée numérique |
DI1-DI5, 5 bornes d'entrée numériques programmables avec opto-isolation, compatibles avec les deux |
|
|
Bornes de sortie numérique |
Sortie à collecteur ouvert ; plage de tension de sortie : 0 V ~ 24 V ; capacité de charge actuelle : 50 mA. |
|
|
Bornes de sortie analogique |
1 canal 0 V ~ 10 V/0 (4) mA ~ 20 mA |
|
|
Sortie relais |
Contact forme C 1 canal, NO+NC |
|
|
Communication |
Protocoles de communication |
Modbus RTU (configuration standard) ; Profibus-DP ; Profinet IO ; CANopen ; Modbus TCP/IP ; Ethercat ; EtherNet/IP (configuration optionnelle) |
|
Ambiant |
Altitude |
≤1000m : pas besoin de déclassement |
|
Température ambiante |
-25 ℃ ~ + 40 ℃ (fonctionnement avec déclassement autorisé entre 40 et 55) |
|
|
Humidité |
15 % ~ 95 %, sans condensation |
|
|
Vibration |
3M3, CEI60721-3-3 |
|
|
Température de stockage |
−40°C~+70°C |
|
|
Lieu d'installation |
À l'intérieur, sans lumière directe du soleil, exempt de gaz, de liquides inflammables et corrosifs et conducteur |
|
|
Accessoires en option |
Carte encodeur, carte d'extension de communication, carte d'extension IO |
|
|
Protections |
Protection contre les courts-circuits, les surintensités, les surcharges, les surtensions, les sous-tensions, les pertes de phase, |
|
|
Méthode d'installation |
Installé dans une armoire |
|
|
Indice de protection |
IP20 |
|
|
Méthode de refroidissement |
Refroidissement par air |
|
Produit d'inverseur de fréquence vectoriel VFD à usage généralDemande de produit
Sélection de produits HV350 Tension nominale : triphasé 380 V CA (convient à une plage de tension de fonctionnement de 323 V ~ 528 V) |
|||||
Modèle |
Charge lourde |
Charge légère |
Type de cadre |
||
Puissance nominale (kW) |
Courant de sortie nominal |
Puissance nominale |
Courant de sortie nominal |
||
HV350-4T0,75G/1,5PB |
0,75 |
2.5 |
1,5 |
4.2 |
FA |
HV350-4T1.5G/2.2PB |
1,5 |
4.2 |
2.2 |
5.8 |
|
HV350-4T2.2GB |
2.2 |
5.8 |
- |
- |
|
HV350-4T4G/5,5PB |
4 |
9.5 |
5.5 |
13 |
|
HV350-4T5.5GB |
5.5 |
13 |
- |
- |
|
HV350-4T7.5G/11PB |
7.5 |
17 |
11 |
25 |
FC |
HV350-4T11GB |
11 |
25 |
- |
- |
|
HV350-4T15G/18PB |
15 |
32 |
18,5 |
38 |
FD |
HV350-4T18G/22PB |
18,5 |
38 |
22 |
46 |
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
HV350-4T30G/37P(B) |
30 |
60 |
37 |
75 |
FE |
HV350-4T37G/45P(B) |
37 |
75 |
45 |
91 |
|
HV350-4T45G/55P(B) |
45 |
91 |
55 |
125 |
|
HV350-4T55G/75P(B) |
55 |
125 |
75 |
150 |
FR |
HV350-4T75G/90P(B) |
75 |
150 |
90 |
180 |
|
HV350-4T90G/110P(B) |
90 |
180 |
110 |
210 |
FG |
HV350-4T110G/132P(B) |
110 |
210 |
132 |
250 |
