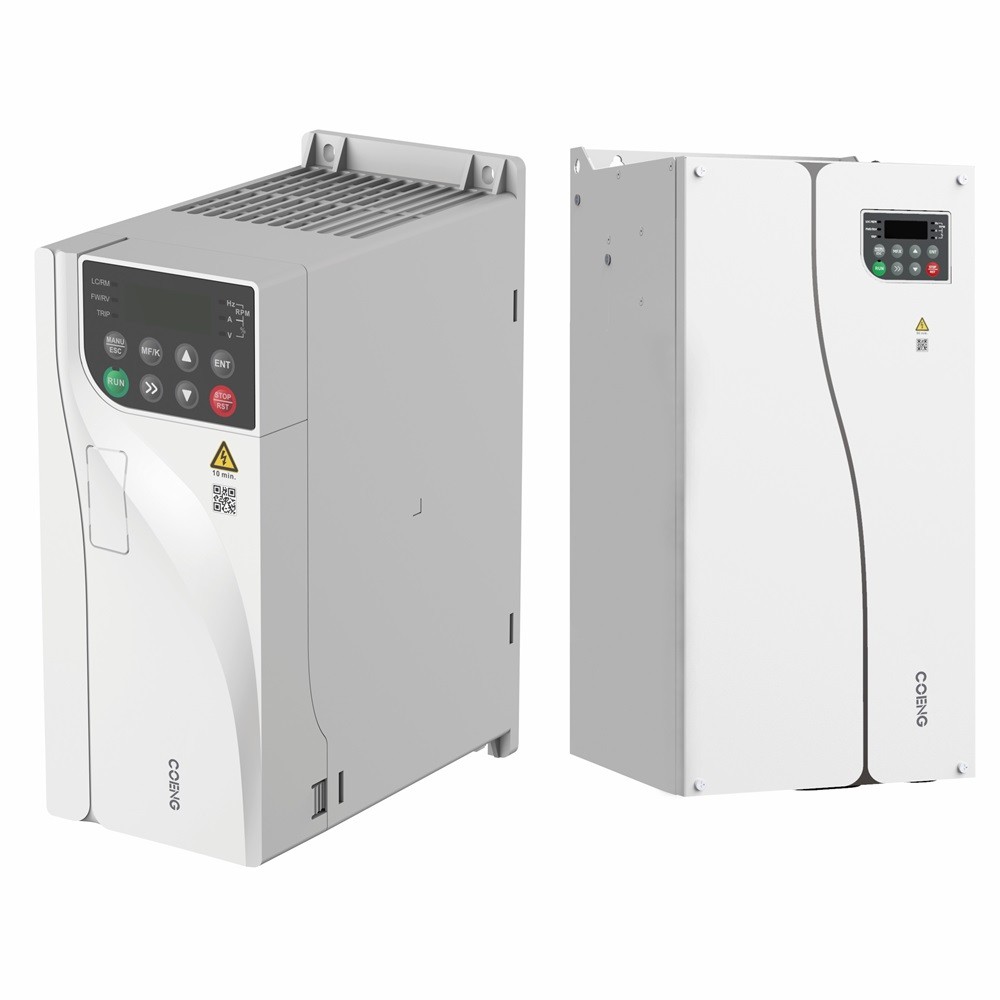

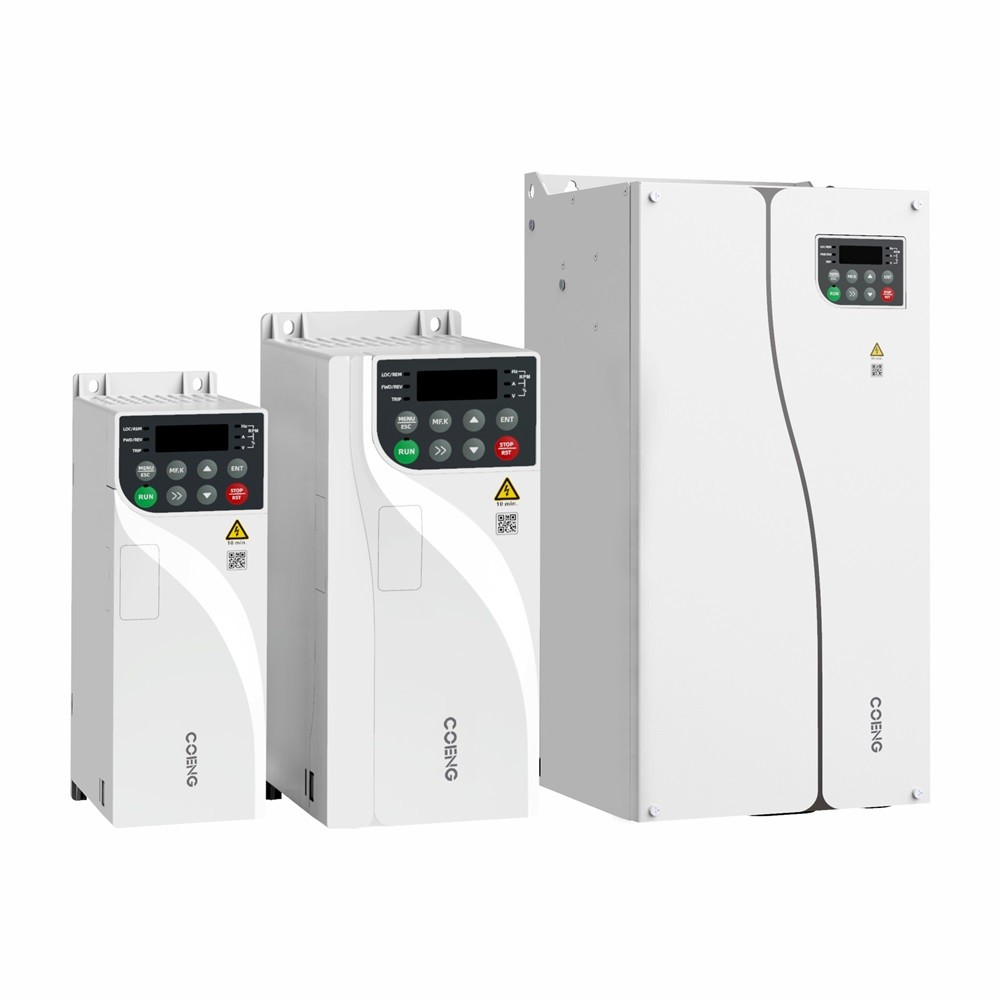

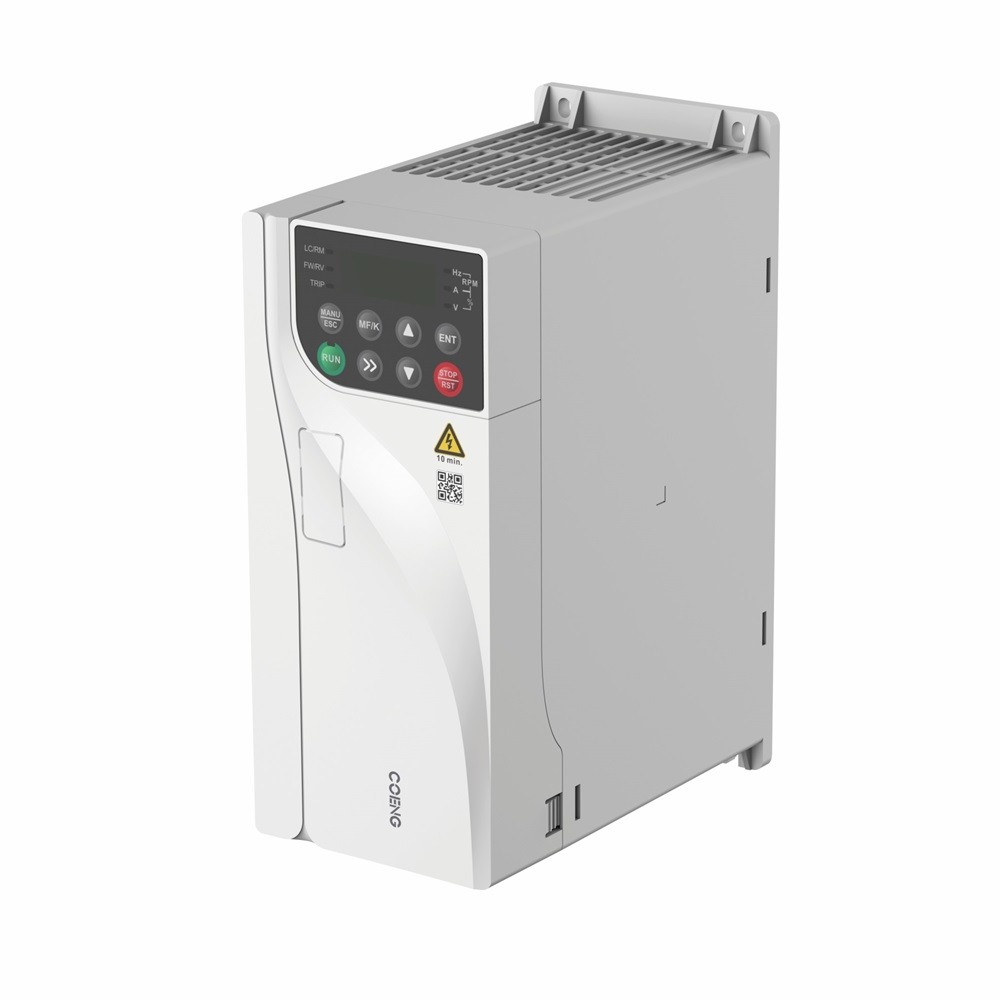

Moteur asynchrone à onduleur de la série HV350 conçu pour des conditions environnementales difficiles

  • HV350 Series Inverter Asynchronous Motor Designed for Harsh Environmental Conditions
  • HV350 Series Inverter Asynchronous Motor Designed for Harsh Environmental Conditions
  • HV350 Series Inverter Asynchronous Motor Designed for Harsh Environmental Conditions
Lieu d'origine Chine
Nom de marque COENG
Certification CE
Numéro de modèle HV350
Quantité de commande min 1
Détails d'emballage Carton, caisse de contreplaqué
Délai de livraison 10 à 30 jours ouvrables
Conditions de paiement L/C, T/T, Western Union
Capacité d'approvisionnement 20000SETS/YEAR

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Voltage d'entrée Voltage d'entrée: 380V (-15%) à 480V (+10%) Phase: trois phases Fréquence d'alimentation d'entrée 50 Hz/60 Hz ± 5%
Voltage de sortie 0V~tension d'entrée Fréquence de sortie 0 ¢ 600 Hz
Type de moteur de commande principale Moteur asynchrone Plage de vitesse de commande principale 1La fréquence d'écoulement de l'air est de 0,01 V/F.
Mode de commande principale V/F, OLVC ((contrôle vectoriel en boucle ouverte), CLVC ((contrôle vectoriel en boucle fermée)
Mettre en évidence

Conditions environnementales difficiles

,

Invertisseur de moteur asynchrone
Laisser un message
Description de produit

L'onduleur de la série HV350 est un onduleur vectoriel à usage général nouvellement développé par Hopewind Electric.Sur les principes de conception des nombreuses fonctions logicielles, une meilleure performance et une plus grande fiabilité, cet onduleur présente un volume plus petit avec une expansion améliorée, plus de fonctions de communication et un fonctionnement plus facile.



RÉSULTANCECaractéristiques

Une grande fiabilité

• Un conduit d'air indépendant innovant protège l'onduleur contre les poussières et autres
• Appliquer un logiciel de simulation thermique efficace et précis
• Adoption de technologies et d'équipements de test thermique et de validation avancés
• Procédure rigoureuse d'essai à pleine charge et en surcharge
• Tous les produits qui passent le test de vieillissement par charge à haute température avant le départ du travail
• Processus automatique de pulvérisation de peinture à trois couches



Une grande adaptabilité



• Large plage de tension,Trois phases 380V à 480V
• Filtre C3 intégré
• Conception de mise à la terre EMC simple et conviviale
• Conception en forme de livre avec un volume 40% inférieur à celui des modèles traditionnels
• Assistance à l'installation côte à côte de plusieurs onduleurs



Performance exceptionnelle



• Assistance à la commande des moteurs asynchrones triphasés
• Prise en charge du contrôle V/F, du contrôle vectoriel en boucle ouverte
• Fonctions complètes de réglage automatique du moteur, y compris le réglage automatique dynamique, statique et statique+dynamique



Différentes fonctions d'expansion



• Cartes d'extension de terminaux d'E/S en option
• Prise en charge de Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP et autres communications par bus



Facilité d'utilisation spécifique au secteur



• Les modèles de 22 kW et moins sont équipés d'une unité de freinage intégrée de série tandis que les modèles de 30 kW à 560 kW en ont une option
• Contrôle PID de processus de support pouvant être appliqué dans le contrôle de température constante, le contrôle de pression constante et le contrôle de tension
• Fonction de support d'oscillation pouvant être appliquée dans les industries des fibres et du textile
• Prise en charge de la profondeur PWM aléatoire pour réduire le bruit du moteur
• Prise en charge des modes de séparation à moitié et de séparation complète



Débogage rapide autonome



• Prise en charge du logiciel de fond pour le débogage rapide
• Prise en charge des journaux d'événements et des enregistrements de défauts



Nom de l'article Description des spécifications et données techniques
Puissance d'entrée/sortie Voltage d'entrée Voltage d'entrée: 380V (-15%) à 480V (+10%) Phase: triphasée
Fréquence de puissance d'entrée 50 Hz/60 Hz ± 5%
Déséquilibre de la tension d'entrée Jusqu'à 3%
Voltage de sortie 0V~tension d'entrée
Fréquence de sortie 0 ¢ 600 Hz
Performance du contrôle principal Type de moteur Moteur asynchrone
Mode de commande V/F, OLVC ((Contrôle vectoriel en boucle ouverte)
Plage de vitesse 1Pour les appareils de traitement de l'air:
Le couple de démarrage Le système de fréquence de l'appareil doit être de type OLVC.
Précision du couple ± 5% (OLVC, supérieur à 5 Hz)
Ressort de couple ≤ ± 5%, en mode vecteur
Stabilité de la vitesse VOCOL, 0,2%
Réponse au couple ≤ 5 ms, en mode vecteur de commande
Temps d'accélération/décélération 0.0s~3200.0s; 0.0min~3200.0min
Augmentation du couple 00,0% à 30,0%
Capacité de surcharge Le type G: 150% 1min/5min; 180% 10s/5min; le type P: 110% 1min/5min; 150% 10s/5min
courbe V/F Type de ligne droite, type à plusieurs points, mode de séparation à moitié V/F, mode de séparation complète V/F
Résolution de fréquence d'entrée Réglage numérique: 0,01 Hz, réglage analogique: fréquence maximale × 0,025%
Principales fonctions courbe d'accélération/décélération Ligne droite et courbe S
PLC simple, commande à plusieurs vitesses 16 segments de vitesse pris en charge par les bornes de commande
Régulation automatique de la tension (AVR) Maintient automatiquement la tension de sortie constante lorsque la tension du réseau varie dans une certaine plage
Contrôle de longueur fixe Contrôle avec une longueur donnée
PID intégré Facile à former un système de commande en boucle fermée
Commutation multi-moteur Transition entre deux groupes de paramètres du moteur pour contrôler les deux moteurs
Départ virtuel 8 groupes de VDI/VDO virtuels, 3 groupes d'IA comme DI, permettant un contrôle logique simple
Régulation de l'arrêt de surtension/sur courant Limitation automatique du courant et de la tension pendant le fonctionnement empêchant l'onduleur de se déclencher en raison d'un surcourant ou d'une surtension fréquents
Redémarrage après panne de courant Après une panne de courant et la restauration, l'onduleur attend un certain temps avant de fonctionner automatiquement
Limitation du courant rapide Évite les pannes fréquentes de surcourant dans l'onduleur
Puissance d'entrée/sortie Méthode de réglage de la fréquence Le clavier; le terminal vers le haut/vers le bas; la référence multiple; la référence par impulsion; la communication
Terminals d'entrée analogiques La fréquence d'alimentation doit être supérieure ou égale à:
Terminals d'entrée numérique DI1-DI5, 5 bornes d'entrée numérique programmables avec opto-isolation, compatibles avec les deux
les entrées d'échouage ou d'approvisionnement.
DI5 prend en charge l'entrée d'impulsions à haute vitesse avec une fréquence d'entrée maximale de 100 kHz.
Terminals de sortie numérique sortie avec collecteur ouvert; plage de tension de sortie: 0V à 24V; capacité de charge de courant: 50mA.
DO1 prend en charge la sortie d'impulsions à haute vitesse avec une fréquence de sortie maximale de 100 kHz.
Terminals de sortie analogique Pour les appareils de type à commande numérique
Sortie du relais Contact de forme C à une voie, NO+NC
La communication Protocoles de communication Les utilisateurs doivent être en mesure d'effectuer des opérations de détection de données sur leur propre réseau.
Exigences environnementales Hauteur ≤ 1000m: pas besoin de dératage
1000 à 3000 m: dératage du courant de 1% par 100 m augmenté
Température ambiante -25°C+40°C (Travail avec dératage autorisé entre 40~55)
Humidité 15% ~ 95%, pas de condensation
Vibration Les pièces de rechange doivent être équipées d'un dispositif de rechange.
Température de stockage -40°C à +70°C
Lieu d'installation À l'intérieur, sans lumière directe du soleil, exempt de gaz inflammables et corrosifs, de liquides et de particules conductrices.
Accessoires facultatifs Carte d'extension de communication, carte d'extension de borne d'entrée/sortie
Les mesures de protection Protection contre les courts-circuits, les surtensions, les surcharges, les surtensions, les sous-tensions, les pertes de phase, les surtensions, les défauts externes, etc.
Méthode d'installation Installé dans une armoire
Classification de la protection Résistance à la corrosion
Méthode de refroidissement Refroidissement par air
