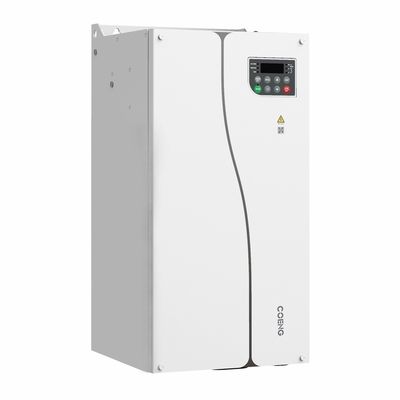

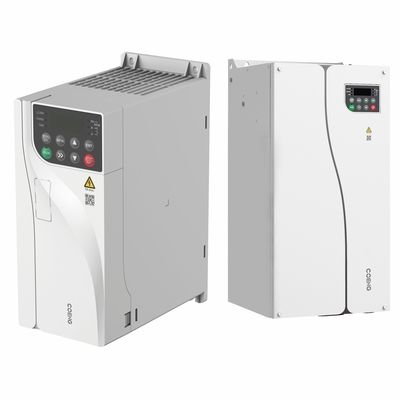

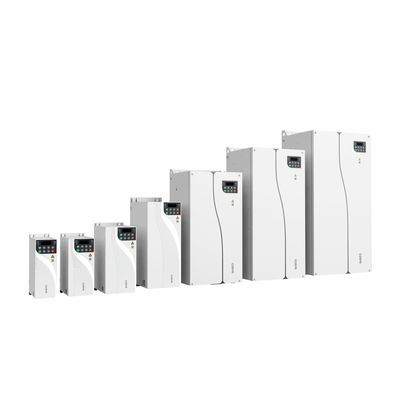

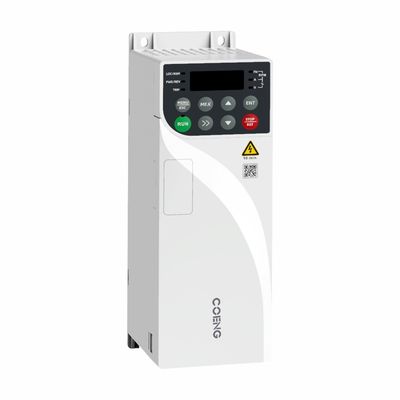

Invertisseur de la série HV350 avec conception indépendante des conduits d'air et protocole de communication Modbus RTU 50Hz/60Hz±5% de fréquence d'entrée
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | COENG |
| Certification | CE |
| Numéro de modèle | HV300 |
| Quantité de commande min | 1 |
| Détails d'emballage | Boîte en bois |
| Délai de livraison | jours 10-30working |
| Conditions de paiement | L/C, T/T, Western Union |
| Capacité d'approvisionnement | 20000SETS/YEAR |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Portée de puissance | 0.4 kW à 500 kW | Voltage d'entrée Uin | Les émissions de dioxyde de carbone et de dioxyde de carbone sont détectées sur la base des données |
|---|---|---|---|
| Fréquence d'entrée | 50 Hz/60 Hz ± 5% | Interface de communication | RJ45 et RS485. |
| Protocole de communication | Modbus RTU | Humidité | RH < 90%, sans condensation |
| La température d'opération | -20°C à +40°C (opération avec dégradation à 40°C à 55°C) | ||
| Mettre en évidence | Invertisseur de protocole de communication Modbus RTU,Invertisseur de la série HV350,Invertisseur de conception indépendant de conduit d'air |
||
Description de produit
RÉSULTANCECaractéristiques
Une grande fiabilité
• Un conduit d'air indépendant innovant protège l'onduleur contre les poussières et autres
• Appliquer un logiciel de simulation thermique efficace et précis
• Adoption de technologies et d'équipements de test thermique et de validation avancés
• Procédure rigoureuse d'essai à pleine charge et en surcharge
• Tous les produits qui passent le test de vieillissement par charge à haute température avant le départ du travail
• Processus automatique de pulvérisation de peinture à trois couches
Une grande adaptabilité
• Large plage de tension,Trois phases 380V à 480V
• Filtre C3 intégré
• Conception de mise à la terre EMC simple et conviviale
• Conception en forme de livre avec un volume 40% inférieur à celui des modèles traditionnels
• Assistance à l'installation côte à côte de plusieurs onduleurs
Performance exceptionnelle
• Assistance à la commande des moteurs asynchrones triphasés
• Prise en charge du contrôle V/F, du contrôle vectoriel en boucle ouverte
• Fonctions complètes de réglage automatique du moteur, y compris le réglage automatique dynamique, statique et statique+dynamique
Différentes fonctions d'expansion
• Cartes d'extension de terminaux d'E/S en option
• Prise en charge de Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP et autres communications par bus
Facilité d'utilisation spécifique au secteur
• Les modèles de 22 kW et moins sont équipés d'une unité de freinage intégrée de série tandis que les modèles de 30 kW à 560 kW en ont une option
• Contrôle PID de processus de support pouvant être appliqué dans le contrôle de température constante, le contrôle de pression constante et le contrôle de tension
• Fonction de support d'oscillation pouvant être appliquée dans les industries des fibres et du textile
• Prise en charge de la profondeur PWM aléatoire pour réduire le bruit du moteur
• Prise en charge des modes de séparation à moitié et de séparation complète
Débogage rapide autonome
• Prise en charge du logiciel de fond pour le débogage rapide
• Prise en charge des journaux d'événements et des enregistrements de défauts
PrincipauxParamètres
| Nom de l'article | Description des spécifications et données techniques | |
| Puissance d'entrée/sortie | Voltage d'entrée | Voltage d'entrée: 380V (-15%) à 480V (+10%) Phase: triphasée |
| Fréquence de puissance d'entrée | 50 Hz/60 Hz ± 5% | |
| Déséquilibre de la tension d'entrée | Jusqu'à 3% | |
| Voltage de sortie | 0V~tension d'entrée | |
| Fréquence de sortie | 0 ¢ 600 Hz | |
| Performance du contrôle principal | Type de moteur | Moteur asynchrone |
| Mode de commande | V/F, OLVC ((Contrôle vectoriel en boucle ouverte) | |
| Plage de vitesse | 1Pour les appareils de traitement de l'air: | |
| Le couple de démarrage | Le système de fréquence de l'appareil doit être de type OLVC. | |
| Précision du couple | ± 5% (OLVC, supérieur à 5 Hz) | |
| Ressort de couple | ≤ ± 5%, en mode vecteur | |
| Stabilité de la vitesse | VOCOL, 0,2% | |
| Réponse au couple | ≤ 5 ms, en mode vecteur de commande | |
| Temps d'accélération/décélération | 0.0s~3200.0s; 0.0min~3200.0min | |
| Augmentation du couple | 00,0% à 30,0% | |
| Capacité de surcharge | Le type G: 150% 1min/5min; 180% 10s/5min; le type P: 110% 1min/5min; 150% 10s/5min | |
| courbe V/F | Type de ligne droite, type à plusieurs points, mode de séparation à moitié V/F, mode de séparation complète V/F | |
| Résolution de fréquence d'entrée | Réglage numérique: 0,01 Hz, réglage analogique: fréquence maximale × 0,025% | |
| Principales fonctions | courbe d'accélération/décélération | Ligne droite et courbe S |
| PLC simple, commande à plusieurs vitesses | 16 segments de vitesse pris en charge par les bornes de commande | |
| Régulation automatique de la tension (AVR) | Maintient automatiquement la tension de sortie constante lorsque la tension du réseau varie dans une certaine plage | |
| Contrôle de longueur fixe | Contrôle avec une longueur donnée | |
| PID intégré | Facile à former un système de commande en boucle fermée | |
| Commutation multi-moteur | Transition entre deux groupes de paramètres du moteur pour contrôler les deux moteurs | |
| Départ virtuel | 8 groupes de VDI/VDO virtuels, 3 groupes d'IA comme DI, permettant un contrôle logique simple | |
| Régulation de l'arrêt de surtension/sur courant | Limitation automatique du courant et de la tension pendant le fonctionnement empêchant l'onduleur de se déclencher en raison d'un surcourant ou d'une surtension fréquents | |
| Redémarrage après panne de courant | Après une panne de courant et la restauration, l'onduleur attend un certain temps avant de fonctionner automatiquement | |
| Limitation du courant rapide | Évite les pannes fréquentes de surcourant dans l'onduleur | |
| Puissance d'entrée/sortie | Méthode de réglage de la fréquence | Le clavier; le terminal vers le haut/vers le bas; la référence multiple; la référence par impulsion; la communication |
| Terminals d'entrée analogiques | La fréquence d'alimentation doit être supérieure ou égale à: | |
| Terminals d'entrée numérique | DI1-DI5, 5 bornes d'entrée numérique programmables avec opto-isolation, compatibles avec les deux les entrées d'échouage ou d'approvisionnement. DI5 prend en charge l'entrée d'impulsions à haute vitesse avec une fréquence d'entrée maximale de 100 kHz. |
|
| Terminals de sortie numérique | sortie avec collecteur ouvert; plage de tension de sortie: 0V à 24V; capacité de charge de courant: 50mA. DO1 prend en charge la sortie d'impulsions à haute vitesse avec une fréquence de sortie maximale de 100 kHz. |
|
| Terminals de sortie analogique | Pour les appareils de type à commande numérique | |
| Sortie du relais | Contact de forme C à une voie, NO+NC | |
| La communication | Protocoles de communication | Les utilisateurs doivent être en mesure d'effectuer des opérations de détection de données sur leur propre réseau. |
| Exigences environnementales | Hauteur | ≤ 1000m: pas besoin de dératage 1000 à 3000 m: dératage du courant de 1% par 100 m augmenté |
| Température ambiante | -25°C+40°C (Travail avec dératage autorisé entre 40~55) | |
| Humidité | 15% ~ 95%, pas de condensation | |
| Vibration | Les pièces de rechange doivent être équipées d'un dispositif de rechange. | |
| Température de stockage | -40°C à +70°C | |
| Lieu d'installation | À l'intérieur, sans lumière directe du soleil, exempt de gaz inflammables et corrosifs, de liquides et de particules conductrices. | |
| Accessoires facultatifs | Carte d'extension de communication, carte d'extension de borne d'entrée/sortie | |
| Les mesures de protection | Protection contre les courts-circuits, les surtensions, les surcharges, les surtensions, les sous-tensions, les pertes de phase, les surtensions, les défauts externes, etc. | |
| Méthode d'installation | Installé dans une armoire | |
| Classification de la protection | Résistance à la corrosion | |
| Méthode de refroidissement | Refroidissement par air | |
Invertisseur général de la série HV350: performances polyvalentes et fiables
L'onduleur à usage général de la série HV350 est une solution de pointe conçue pour répondre aux divers besoins de diverses applications industrielles.Cet onduleur vectoriel récemment développé intègre une technologie de commande en boucle ouverte avancée, permettant un contrôle efficace et précis des moteurs asynchrones, basé sur les principes d'une fiabilité élevée, d'une fonctionnalité étendue et d'un fonctionnement convivial,le HV350 se distingue sur le marché par ses performances robustes et sa capacité d'adaptation.
L'onduleur à usage général de la série HV350 est un choix exceptionnel pour les industries à la recherche d'une solution d'onduleur fiable, efficace et polyvalente.des performances robustes, et ses caractéristiques conviviales le rendent idéal pour les applications d'automatisation et de contrôle modernes.Le HV350 offre des performances et une adaptabilité inégalées., ce qui en fait un atout précieux pour améliorer l'efficacité opérationnelle et réduire les temps d'arrêt.
