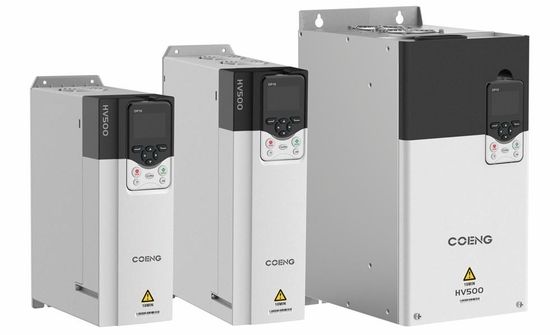

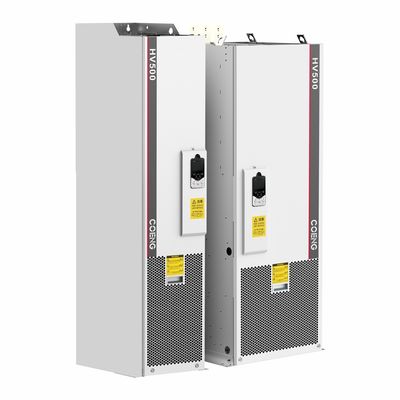

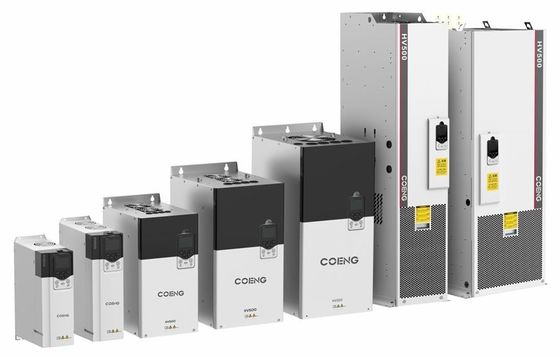

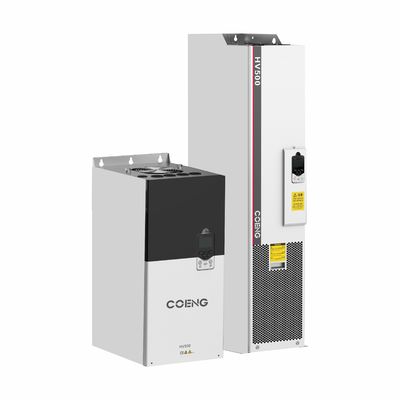

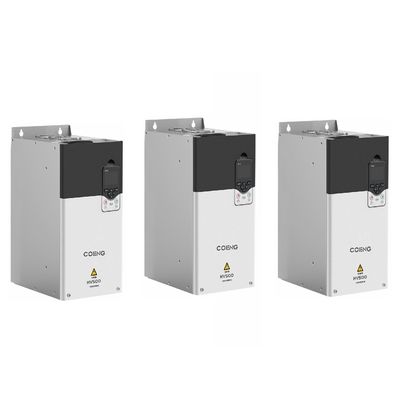

Invertisseur de fréquence HV500 Avancé à basse tension pour les systèmes 220V-690V

  • HV500 Frequency Inverter Advanced Low Voltage Drive for 220V-690V Systems
  • HV500 Frequency Inverter Advanced Low Voltage Drive for 220V-690V Systems
  • HV500 Frequency Inverter Advanced Low Voltage Drive for 220V-690V Systems
  • HV500 Frequency Inverter Advanced Low Voltage Drive for 220V-690V Systems
  • HV500 Frequency Inverter Advanced Low Voltage Drive for 220V-690V Systems
Lieu d'origine Chine
Nom de marque COENG
Certification CE, IEC
Numéro de modèle Pour les véhicules à moteur
Quantité de commande min 1
Détails d'emballage boîtier en bois
Délai de livraison jours 10-30working
Conditions de paiement L/C, T/T
Capacité d'approvisionnement 20000SETS/YEAR

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Couple de début La fréquence de fréquence de fréquence de fréquence de fréquence de fréquence de fréquence de fréque courbe d'accélération et de décélération Droite, courbe en S
Type de moteur Moteur asynchrone, moteur synchrone Précision du couple ≤ 5%, contrôle des vecteurs
Régulation de la vitesse La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon. Réduction dynamique de la vitesse Les taux de CO2 sont les suivants:
Méthode de contrôle V/F, OLVC (contrôle vectoriel en boucle ouverte), CLVC (contrôle vectoriel en boucle fermée) Levé du couple 00,0% à 30,0%
Mettre en évidence

Invertisseur de fréquence 220V-690V

,

Invertisseur de basse tension avancé

,

Le moteur de l'onduleur de fréquence
Laisser un message
Description de produit

Caractéristiques de performance



Logiciel de débogage rapide en arrière-plan

Puissant et facile à utiliser, avec des fonctions telles que le réglage des paramètres, l'oscilloscope en temps réel, l'enregistrement des défauts, l'enregistrement des événements, etc.



Excellente performance

Suspension à vitesse zéro;
une réponse de couple de 1 à 3 ms;
une chute de vitesse dynamique extrêmement faible et l'équivalent de la chute de vitesse dynamique;
Une excellente robustesse;
Identification précise du modèle de moteur hors ligne/en ligne.



Divers besoins satisfaits

Panneau LCD standard pour améliorer l'expérience utilisateur;
fonction de commande maître-esclave;
Carte de communication extensible, carte de disque de codage, carte de détection de tension.



Facilité d'utilisation

une puissance d'entrée externe en courant continu de 24 V prise en charge;
Une unité de freinage intégrée est possible pour économiser le contrôle de l'installation;
Conception de style livre pour une installation sans couture côte à côte.



L'universalité

Plusieurs certifications de normes internationales ont été adoptées, conformes aux directives RoHS;
Les contrôles V/F, OLVC et CLVC sont pris en charge;
Plusieurs protocoles de communication sont pris en charge;
Moteurs synchrones à aimants permanents et asynchrones pris en charge.



Durabilité

Le niveau de vibration mécanique 3M3;
conception indépendante des conduits d'air;
Les caractéristiques suivantes s'appliquent:
Modèle intégré de température de jonction dynamique pour faciliter l'application de la sécurité du produit.



Invertisseur de fréquence HV500 Avancé à basse tension pour les systèmes 220V-690V 0Invertisseur de fréquence HV500 Avancé à basse tension pour les systèmes 220V-690V 1Invertisseur de fréquence HV500 Avancé à basse tension pour les systèmes 220V-690V 2



Paramètres principaux



Modèle Invertisseur à entraînement unique de basse tension HV500
iInput/output
Le pouvoir		 Uin d'entrée 200V (-15%) ~ 240V (+10%) 3Phase, 380V (-15%) ~ 480V (+10%) 3Phase,
500V (-15%) ~ 690V (+10%) 3Phase
Fréquence d'entrée 50 Hz/60 Hz ± 5%
Le degré de déséquilibre de l'Uin Jusqu'à 3%
Résultats UOut 0V~Input Uin
Fréquence de sortie 0 Hz à 500 Hz
Plage de puissance 2.2 kW à 560 kW
Contrôle
Résultats		 Type de moteur Asynchrone / synchrone
Méthode de contrôle V/F, OLVC (contrôle vectoriel en boucle ouverte), CLVC (contrôle vectoriel en boucle fermée)
Plage de régulation de la vitesse 1:10 V/F, 1:100 OLVC, 1:1000 CLVC Les résultats de l'analyse sont les suivants:
Le couple de départ La fréquence de fréquence de fréquence de fréquence de fréquence de fréquence de fréquence de fréquence de fréquence de fréquence
Précision du couple ≤ 5%, contrôle des vecteurs
Pulsation du couple ≤ 5%, contrôle des vecteurs
Régulation de la vitesse Le taux de CO2 du produit est de 0,5%.
Réaction du couple < 5 ms, contrôle vectoriel
Réduction dynamique de la vitesse Les taux de CO2 sont les suivants:
Temps d'accélération et de décélération 0.0s~3200.0s, 0.0min~3200.0min
Levé du couple 00,0% à 30,0%
Surcharge Application de charge lourde 150% 1min/5min, application de charge légère 110% 1min/5min
Courbe de V/F Plusieurs modes: courbe V/F linéaire, mode de courbe caractéristique de réduction de couple de 5 types (2,0 puissance, 1,8 puissance, 1,6 puissance, 1,4 puissance, 1,2 puissance), courbe VF définie par l'utilisateur
Précision de la fréquence d'entrée Numérique: 0,01 Hz, analogique: 0,01 Hz
Contrôle
Résultats		 courbe d'accélération et de décélération Droite, courbe en S
Opération à plusieurs vitesses 16 étapes de vitesse Opération par les bornes de commande
Réglage automatique de la tension (AVR) Maintenir la tension de sortie constante automatiquement lorsque la tension du réseau change dans une certaine plage
Durée fixe Contrôle de longueur réglé et fixe
PID intégré Il peut facilement construire un système de contrôle en boucle fermée
Fonction de renforcement Bloc de fonctions libres
iInput/output Régler la fréquence Les terminaux de télécommunications sont des terminaux de télécommunications qui sont des terminaux de télécommunications qui sont des terminaux de télécommunications.
Le pouvoir
Terminals d'entrée analogiques L'équipement doit être équipé d'un système de freinage de freinage de freinage de freinage.
Terminals d'entrée numérique DI1-DI6, 6 bornes d'entrée numérique programmables, isolée par optocoupler, compatible avec l'entrée de sortie/dépouillement
Terminals d'entrée/sortie numériques DIO1: sortie à impulsion rapide, entrée/sortie normale; DIO2: entrée à impulsion rapide, entrée/sortie normale
Terminals de sortie analogiques 2 chaînes 0V à 10V/0 (4) mA à 20mA
Sortie du relais Type de contact des chaînes de caractères 2FormC
Détection de la température du moteur Le support PT100/PT1000/KTY84
Interface STO SIL3/PLe Fonction d'arrêt du couple de sécurité
Com Protocole de coopération Modbus RTU (Standard), Profibus,CANopen,profinet,Devicenet,ControlNet Les services de télécommunication sont fournis par les réseaux de télécommunications de l'UE.
Profinet, Dispositif, Contrôle.
t
Environnement Hauteur Opération sans dégradation à moins de 2000 m d'altitude; 2000 m à 4000 m, chaque élévation de 100 m, dégradation de 1% (courant)
Température de fonctionnement -25°C à +40°C (40°C à 55°C)
Humidité 15% à 95%, sans condensation
Vibration Les pièces de rechange doivent être équipées d'un dispositif de rechange.
Température de stockage -40°C à +70°C
Lieu de l'opération À l'intérieur, sans lumière directe du soleil, sans gaz inflammables et corrosifs, liquides et particules conductrices
Accès à l'appareil Carte de codage, carte d'extension de communication, carte de détection de tension
Fonction de protection court-circuit, sur courant, surcharge, sur tension, sous tension, perte de phase, sur température, défaut externe, etc.
Efficacité 5.5 kW à 22 kW: ≥ 93%; au-dessus de 30 kW: ≥ 95%
Méthode d'installation Le cabinet
Niveau de protection Résistance à la corrosion
Réfrigération Refroidissement par air forcé





L'onduleur de la série HV500 est une solution d'entraînement à fréquence variable de haute performance de basse tension conçue pour un large éventail d'applications industrielles,d'une tension d'entrée de 220V à 690V et couvrant une plage de puissance de 2.2 kW-560 kW. L'onduleur utilise une technologie de pointe pour fournir un contrôle efficace du moteur et une régulation précise de la fréquence pour une variété d'équipements industriels tels que pompes, ventilateurs, compresseurs, etc.Sa conception compacte et sa construction robuste assurent sa fiabilité et sa durabilité dans des environnements difficilesQu'il soit utilisé dans un système de 220 V à 690 V, l'onduleur HV500 fournit une solution d'entraînement stable et efficace idéale pour l'automatisation industrielle et les rénovations d'économie d'énergie.
