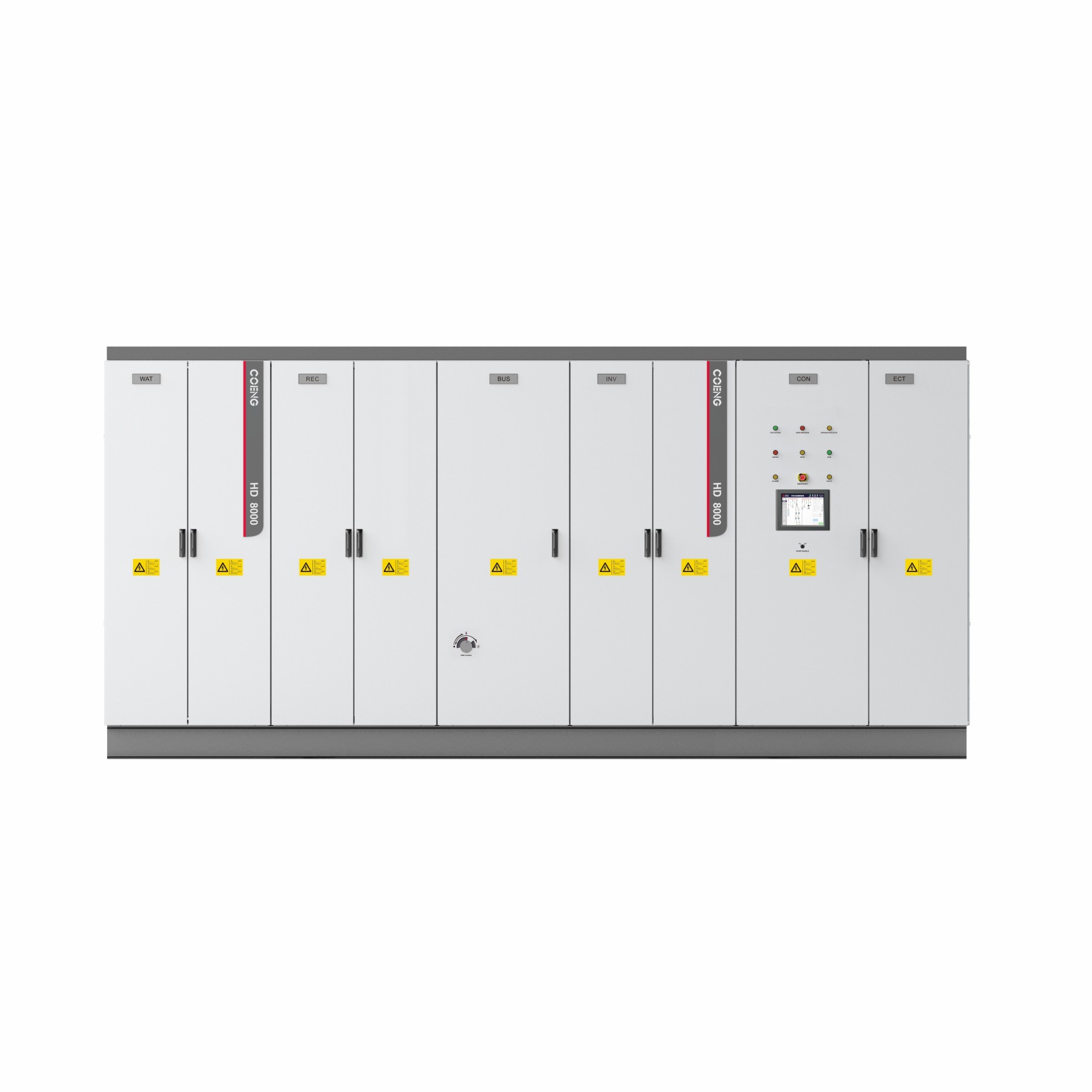

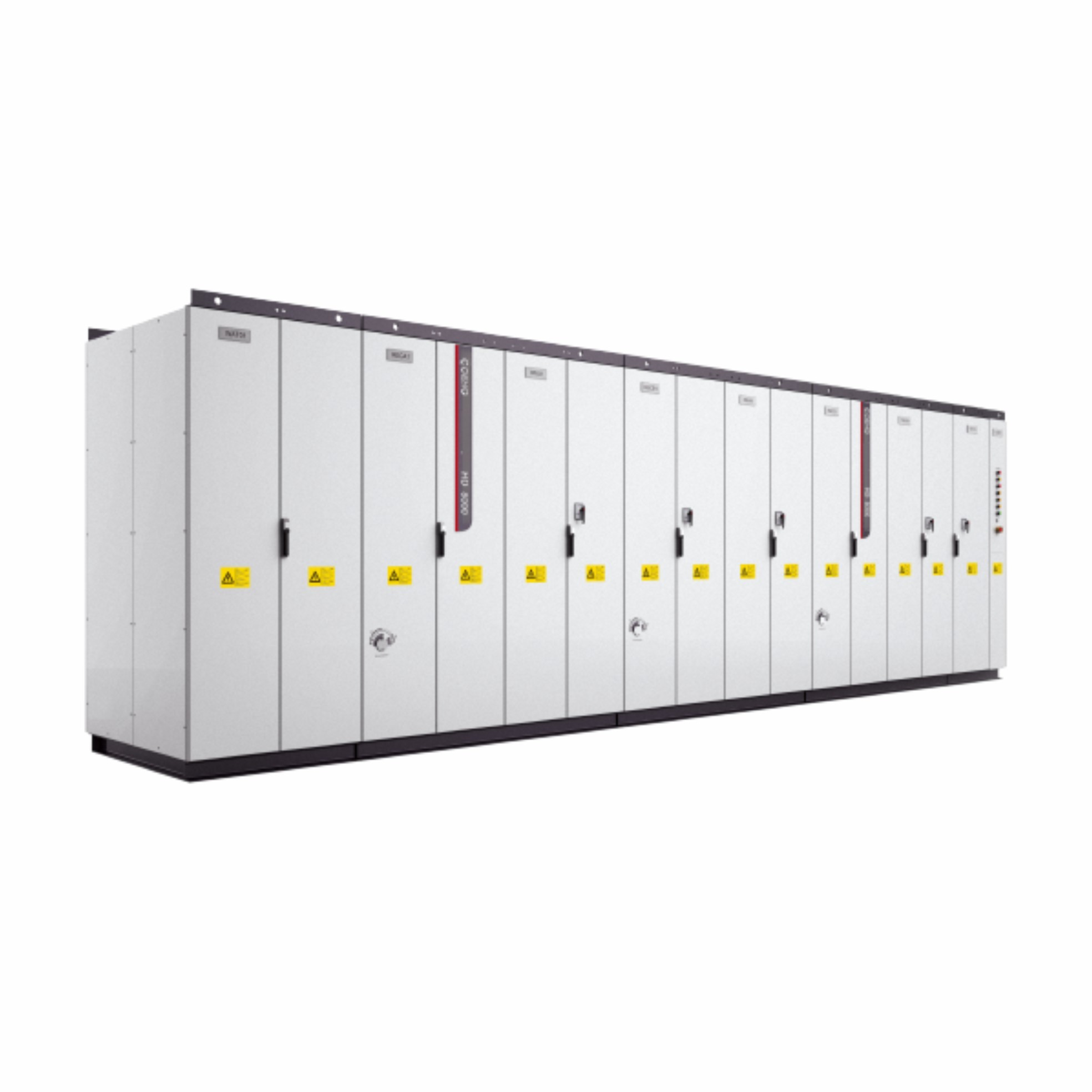

HD8000 VFD Drive Intellectual Control pour les machines et convoyeurs industriels

RÉSULTANCECaractéristiques

Une conception d'ingénierie fiable

• technologies de pré-jugement de défaut IGCT et de protection par tir au bras de pont
• conception de la redondance et de la tolérance aux erreurs pour les composants clés
• Utilisation d'appareils d'alimentation à contact de pression à double face
• Protection IP54 et résistance à la corrosion C4-M

Conception modulaire pour une maintenance facile

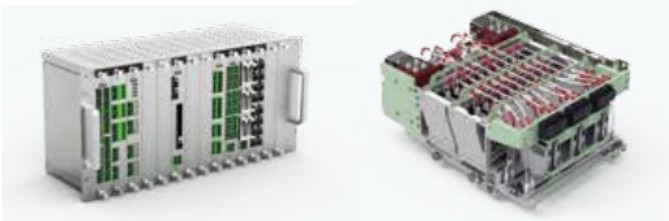

• Conception modulaire des composants clés
• Système de diagnostic intelligent pour la détection rapide des défauts
• Avec seulement 15 minutes nécessaires pour l'assemblage/démontage du module de phase

Excellente performance de contrôle

• Capacité de fonctionnement en quatre quadrants
• Support de différents types de moteurs
• Réponse dynamique rapide au couple et suppression des vibrations de torsion
• Modulation synchrone segmentée des moteurs
• Modulation sélective de la largeur d'impulsion d'élimination harmonique (SHEPWM)

Une grande adaptabilité

• Configuration à un moteur/à plusieurs moteurs
• Conception à haute altitude: pas besoin de dératage à moins de 2000 m d'altitude
• Conception de la capacité d'adaptation du réseau, permettant au système de s'adapter aux déséquilibres du réseau, aux harmoniques du réseau, aux clignotements de fréquence du réseau, aux chutes transitoires de tension du réseau et à la montée en puissance de haute/faible tension

Protocoles de communication et logiciels de mise en service

• Prise en charge de protocoles de communication personnalisables par le biais de modules optionnels
• Système de surveillance robuste pour la surveillance en temps réel des données internes, des formes d'onde et d'autres informations
• logiciel de mise en service rapide

Des technologies de pointe au niveau international

• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced, dont certaines technologies sont considérées comme des technologies de pointe au niveau international

Paramètres techniques du convertisseur VFD de conception modulaire:

Drive d'ingénierie à tension moyenne de la série HD8000: efficacité d'alimentation pour les industries exigeantes

Vue d'ensemble du produit

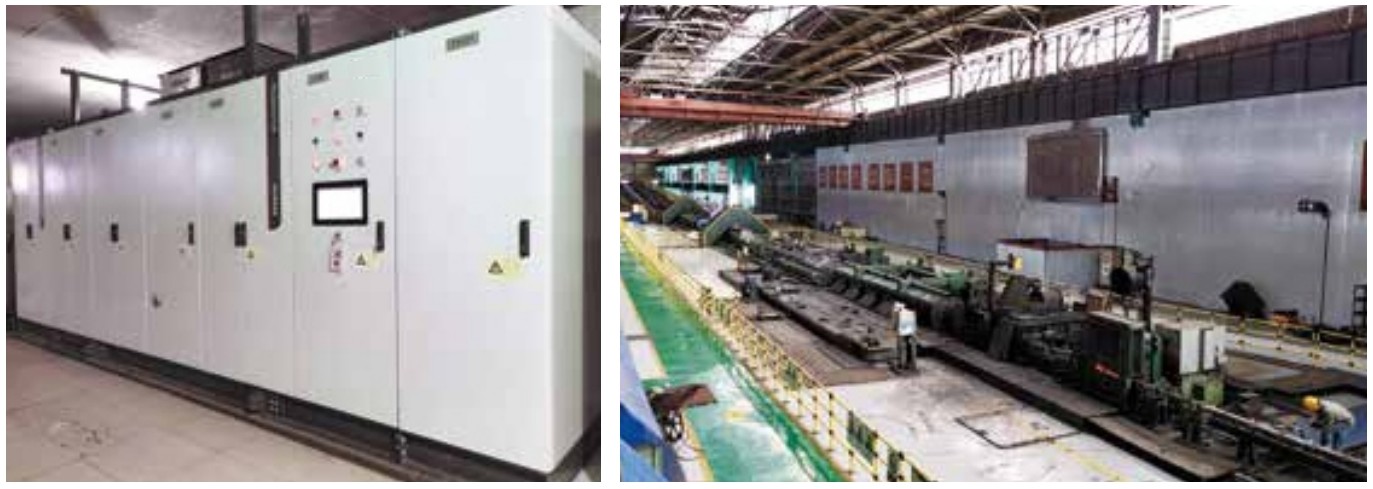

La série HD8000 est un système d'entraînement modulaire haute performance conçu pour des applications industrielles lourdes nécessitant une alimentation robuste et un contrôle précis.Conçu avec une topologie AC-DC-AC avancée, il prend en charge à la fois les configurations à entraînement unique et multi-entraînement, y compris les architectures de bus CC partagées, ce qui le rend idéal pour des industries telles que la métallurgie, le pétrole et le gaz, l'exploitation minière et le transport ferroviaire.d'une puissance de sortie maximale de 100 kW, l'entraînement peut supporter une large plage de tensions (entrée du côté du réseau de 1900 à 10 kV; sortie du côté du moteur de 660 à 3300 V),assurer la compatibilité avec les normes mondiales d'énergie et une intégration transparente dans divers environnements opérationnels.

Principales caractéristiques

Contrôle de précision à haute puissanceÉquipé d'algorithmes de contrôle vectoriel et de contrôle direct du couple (DTC), la série HD8000 offre une régulation précise de la vitesse et du couple pour les moteurs soumis à des charges extrêmes.Sa capacité de fonctionnement multi-quadrants permet une régénération efficace de l'énergie pendant le freinage, réduisant la dépendance aux résistances externes.

Refroidissement avancé et durabilitéDoté d'un système de refroidissement à l'eau IP54, l'entraînement maintient une performance optimale dans des conditions difficiles, y compris des températures ambiantes élevées et des environnements poussiéreux.Le système prend en charge le fonctionnement de surcharge continue à 110% du courant nominal et les surcharges à court terme jusqu'à 120% pendant 60 secondes, assurant la fiabilité dans les processus critiques.

Suppression harmonique et stabilité du réseauUtilisant la rectification multi-impulsion et la technologie active de rectificateur PWM, l'entraînement minimise la distorsion harmonique (THDi < 3%), améliorant la qualité de l'alimentation du réseau et la conformité avec les normes IEC 61000-3-12.

Interface intuitive homme-machine (HMI)Un écran tactile de 15,6 pouces de qualité industrielle assure une surveillance en temps réel des paramètres opérationnels, des diagnostics de défauts et des ajustements de configuration.Les modèles spécifiques à une application préinstallés simplifient la configuration des flux de travail industriels courants.

Des avantages uniques

Évolutivité modulaireLa conception modulaire de l'entraînement permet le remplacement rapide des composants et l'expansion de la capacité.minimiser les temps d'arrêt pendant la maintenance ou les mises à niveau.

Protocoles de sécurité completsCertifié selon les normes CE, IEC et ATEX, le lecteur intègre des mécanismes de protection multicouches, y compris l'arrêt de surtension / sous-tension, la détection des pertes de phase et les alertes de surcharge thermique.Un système intégré de surveillance du débit d'eau prévient les pannes de refroidissement.

Maintenance prédictive intelligenteLes algorithmes d'IA intégrés analysent les données historiques et en temps réel pour prédire l'usure des composants, tels que la dégradation du condensateur ou la durée de vie du ventilateur, ce qui permet une planification proactive de la maintenance.L'accès à distance via des plateformes cloud cryptées facilite la gestion centralisée des actifs distribués.
