IP20 VFD pour environnements hostiles -25°C à 55°C Opération et adaptabilité à haute altitude Humidité 15%-95%

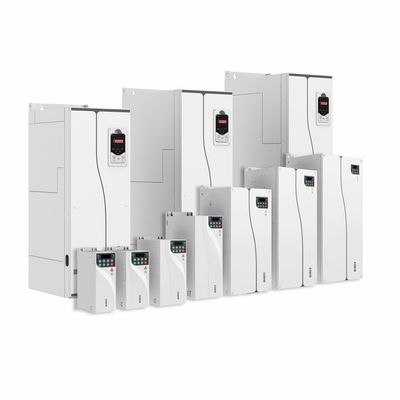

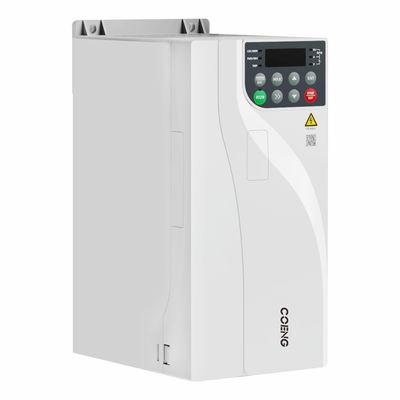

Convertisseur de fréquence VFD HV610 convertisseur VFD convertisseur de fréquence variable pour la grue

Description du produit
Le convertisseur de fréquence de la série HV610 est un convertisseur de fréquence spécial développé pour l'industrie du levage. Afin de mieux répondre aux besoins en application des clients dans l'industrie du levage, nos produits sont basés sur la perspective de la levée des applications et d'intégrer un contrôle anti-retour et une protection anti-localisation. , la protection coulissante des crochets, le contrôle des freins, la limite de décélération, la charge et la vitesse, les paramètres macro et d'autres fonctions spéciales sont intégrés dans un seul, assurant pleinement le fonctionnement fiable, efficace, sûr et stable de l'équipement de levage.

Les convertisseurs de fréquence de la série HV610 peuvent être largement utilisés dans les grues, les grues à couler, les grues en acier, les palans électriques, les machines à main, les grues générales, les grues à port, les grues de pont, les grues à tour, les machines miniers, les perceptions de forage à huile et autres types de charges de soulèvement.

Caractéristiques du produit
Caractéristiques de spécialisation
Contrôle anti-influence
· Contrôlez l'angle de balançoire de l'écarter en contrôlant sa vitesse de fonctionnement, supprimant ainsi la balançoire de l'écarré et atteignant un contrôle lisse et un fonctionnement efficace.
Charge et vitesse
· Ajustez la vitesse de fonctionnement de l'équipement en temps réel en fonction des changements de charge actuels, en prenant en compte l'efficacité et la sécurité, afin que l'équipement puisse fonctionner dans la meilleure condition de travail
Protection de crochet à glissière
· Le crochet coulissant est détecté pendant le processus de freinage, et le crochet coulissant est protégé en contrôlant la sortie du moteur pour planer pour éviter les accidents.
Limite de décélération
· Un positionnement simple est obtenu par la coopération de la limite de décélération et de la limite d'arrêt, de sorte que l'objet de contrôle s'arrête dans la zone prérégure sûre
Protection contre la corde anti-location
· Lorsque vous montez, il fonctionne à une vitesse fixe et détecte si l'objet lourd est mentionné. Il détecte si l'objet lourd est mentionné, puis accélère lentement pour augmenter régulièrement.
Détection de rendement zéro de fonctionnement
· Lors de la mise sous tension, les informations d'état du levier d'exploitation peuvent être jugées pour choisir d'accepter la commande en cours d'exécution pour éviter le danger causé par l'opération instantanée initiale après la mise sous tension.
Paramètres macro
· Le mécanisme de levage correspondant peut être sélectionné en fonction de la valeur de réglage macro du paramètre de levage, tel que 0: mécanisme de levage, 1: mécanisme de traduction
Contrôle des freins
· Lorsque l'onduleur démarre et s'arrête, le frein est contrôlé en détectant la fréquence et le courant pour éviter de rouler, améliorant ainsi les performances du système, la sécurité et la stabilité.

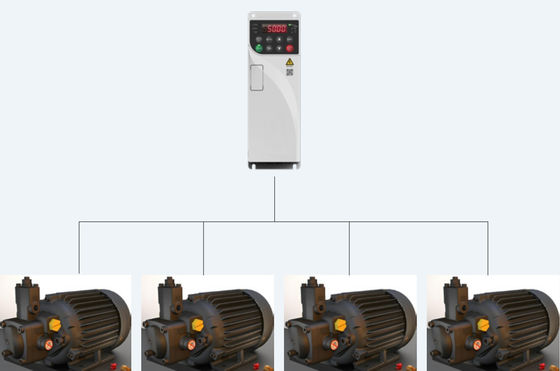

Commutation de moteur multiple
· Prend en charge en interne 4 ensembles de paramètres du moteur et peut conduire 4 moteurs différents via la commutation de commande

Haute fiabilité

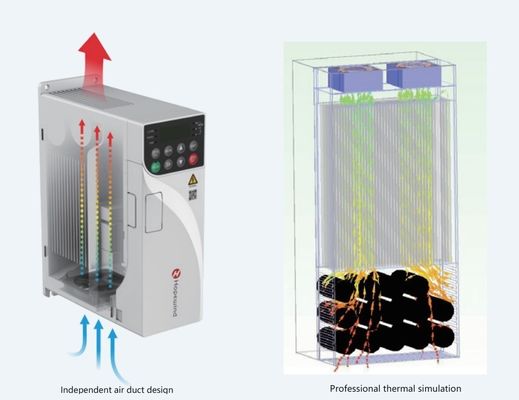

Conception innovante des conduits d'air indépendants
· L'ensemble de la machine a une conception indépendante du canal d'air et les composants sensibles sont isolés du conduit d'air, ce qui améliore considérablement l'adaptabilité du produit à l'environnement.
· Empêcher efficacement la poussière et les impuretés d'entrer à l'intérieur de l'onduleur et d'éviter les échecs causés par les courts-circuits électriques, les dommages aux composants, etc.
Concepts de conception thermique et analyse de simulation thermique professionnelle
· Adopter un logiciel de plate-forme de simulation thermique efficace et précis pour assurer la fiabilité thermique de toute la machine
· Les technologies et les dispositifs de test et de vérification thermiques avancés testent efficacement les résultats théoriques de la conception thermique
Test d'élévation de la température de la machine rigoureuse
· Les procédures de test de vérification pleine charge et de surcharge rigoureuses, ainsi que des normes d'acceptation d'élévation de la température strictes pour les composants clés, pour répondre à un fonctionnement fiable à long terme dans des conditions de chargement extrêmes
· Tous les produits subissent un vieillissement de charge à haute température avant de quitter l'usine, empêchant efficacement les échecs dispersés des dispositifs d'interception et assurer la qualité du produit avant de quitter l'usine.
Processus de pulvérisation automatique des anti-peinture conformes
· En utilisant le processus de pulvérisation automatique des anti-peinture conformes, différentes stratégies de pulvérisation peuvent être conçues en fonction de différentes cartes de circuits imprimées, garantissant efficacement l'uniformité de la pulvérisation des cartes de circuits imprimées et la consistance des lots de produits

Adaptabilité élevée
Conception de gamme de tension large
· Tension nominale: trois phases 380V ～ 480V
· Fréquence de puissance d'entrée: (50Hz / 60Hz) ± 5%
· Plage de fluctuation de tension autorisée: -15% VAC ～ + 10% VAC
Petite interférence externe
· Le filtre C3 intégré peut supprimer efficacement les harmoniques à haute fréquence générées par l'onduleur pendant le fonctionnement, répondant aux exigences de laUnion européenne EN61800-3 Standard
· La conception révolutionnaire EMC simple et conviviale peut réduire efficacement le courant de fuite du sol
conception structurelle
· Conception de type livre, réduisant le volume d'environ 40% par rapport aux modèles traditionnels
· Peut réaliser l'installation côte à côte de toute la machine

Excellente performance
Technologie complète de l'entraînement à moteur
· Soutenir le contrôle du lecteur des moteurs asynchrones triphasés et des moteurs synchrones de l'aimant permanent
· Prise en charge du contrôle v / f, vecteur en boucle ouverte, contrôle du vecteur en boucle fermée
· Contrôle de la vitesse de support et du mode de couple
· Fonction de suivi du suivi de support, courant d'impact plus petit
Fonction d'auto-apprentissage moteur précis
· Peut effectuer avec précision l'auto-apprentissage des paramètres du moteur, faciliter le fonctionnement et le débogage, et améliorer la précision de contrôle et la vitesse de réponse.
· Fonctions complètes et riches d'auto-apprentissage, y compris une variété de fonctions d'auto-apprentissage moteur (dynamique, statique, statique + dynamique)
Auto-apprentissage dynamique: l'auto-apprentissage du chargement doit être déconnecté, adapté aux occasions avec des exigences de précision de contrôle élevé.
Auto-apprentissage statique: il convient aux situations où le moteur ne peut pas être séparé de la charge pour éviter l'auto-apprentissage dynamique après l'installation de l'équipement.
Modes de contrôle moteur complets
· Mode de contrôle V / F
· Mode de contrôle du vecteur de boucle ouverte (OLVC)
· Mode de contrôle du vecteur de boucle fermée (CLVC)
Grand couple de départ
· Vector de boucle ouverte (OLVC): 0,5 Hz / 150%
· Vector de boucle fermée (CLVC): 0Hz / 200%
Capacité de surcharge élevée
· Capacité de surcharge: courant nominal de 150% pour le courant nominal de 60s, 180% pour 10s

Conception pratique
Clavier de fonctionnement
· Des machines standard de 110 kW et ci-dessous sont expédiées avec un clavier LED intégré et ne prennent pas en charge le câblage externe. Des machines standard de 132 kW et plus sont expédiées avec un clavier LED intégré qui prend en charge le câblage externe.
· 110 kW et moins que l'entrée externe du clavier peut être équipée d'un clavier LED indépendant
· Le clavier d'opération a des fonctions telles que les paramètres de débogage, la surveillance de l'état de fonctionnement, le contrôle de démarrage et d'arrêt et la copie des paramètres.
Diverses fonctions étendues
· La carte de communication d'extension facultative prend en charge Profibus-DP, Profit IO, Canopen, Modbus TCP / IP, Ethercat, Ethernet / IP et d'autres communications de bus (emplacement de carte d'extension SLOT1)
· Prise en charge facultative pour une variété de cartes d'interface de plaque de code (emplacement pour carte d'extension SLOT2)
· Prise en charge facultative pour la carte d'extension du terminal d'E / S (emplacement de carte d'extension SLOT1, voir la description du terminal "accessoires facultatifs" pour plus de détails)
Remarque: La carte d'extension des terminaux d'E / S en option et la carte d'extension de communication sont dans le même emplacement de carte d'extension, et ils ne peuvent pas être installés et utilisés en même temps.
Prise en charge de diverses fonctions d'application
· Lorsque le convertisseur de fréquence démarre et s'arrête, le frein de maintien du moteur peut être contrôlé
· Fonction de contrôle à plusieurs vitesses, réalisant un fonctionnement à 16 vitesses à travers les bornes de contrôle
· Zéro fonction de servo, le moteur peut obtenir un verrouillage de position à vitesse zéro en mode CLVC
· La profondeur de PWM aléatoire peut améliorer le bruit dur du moteur
· Mode de fonctionnement redondant de l'encodeur, qui peut automatiquement passer à l'opération OLVC lorsque le codeur échoue
Logiciel de débogage rapide de fond
· La surveillance, l'édition de paramètres et d'autres fonctions rendent le débogage et la maintenance plus pratiques
· Prend en charge l'enregistrement des événements et l'enregistrement des défauts, rendant les défauts invisibles
Fonction de freinage fiable
· Avec une fonction de freinage CC
· Toutes les séries sont standard avec unité de freinage intégrée
· L'augmentation de la résistance de freinage peut obtenir un meilleur effet de freinage, tout en économisant l'espace d'installation électrique de l'utilisateur et les coûts électriques.


Spécifications techniques
