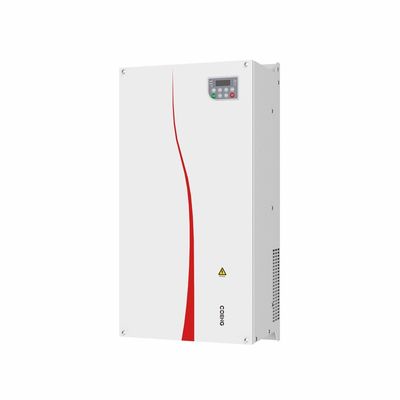

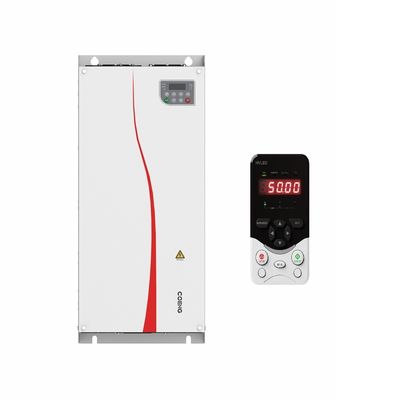

HV510 380V VFD Drive refroidissement par air Drive à fréquence variable pour un fonctionnement en douceur et stable
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | COENG |
| Certification | EC |
| Numéro de modèle | Le numéro HV510 |
| Quantité de commande min | 1 |
| Détails d'emballage | Carton, caisse de contreplaqué |
| Délai de livraison | jours 10-30working |
| Conditions de paiement | L/C, T/T, Western Union |
| Capacité d'approvisionnement | 20000/sets |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Voltage d'entrée | 380V (-15%) - 480V (+ 10%), à trois phases | Fréquence de puissance d'entrée | (50 Hz/60 Hz) ± 5% |
|---|---|---|---|
| Déséquilibre de la tension d'entrée | ≤3% | Voltage de sortie | Voltage d'entrée de 0V |
| Fréquence de sortie | 0 Hz à 1500 Hz | Classification de la protection | Résistance à la corrosion |
| Méthode de refroidissement | Refroidissement par air | l'humidité | 15% à 95%, pas de condensation |
| Mettre en évidence | Le moteur VFD 380v,Le VFD de refroidissement par air,Appareil de refroidissement par air à fréquence variable |
||
Description de produit
Invertisseur HV510: fonctions et avantages
L'onduleur HV510 est un onduleur haute performance conçu pour diverses applications, en particulier dans les systèmes d'énergie solaire.
Fonctions essentielles
-
Conversion à haut rendement:
- L'onduleur HV510 convertit le courant continu (courant continu) des panneaux solaires en courant alternatif (courant alternatif) avec un rendement élevé, généralement supérieur à 95%.
-
Opération liée au réseau:
- Il est conçu pour des applications liées au réseau, permettant de renvoyer l'énergie excédentaire générée au réseau, ce qui peut entraîner des avantages financiers grâce au comptage net.
-
Technologie avancée MPPT:
- L'onduleur est doté d'un système de suivi du point de puissance maximal (MPPT), qui optimise la puissance de sortie des panneaux solaires en réglant le point de fonctionnement électrique des modules.
-
Surveillance et communication:
- Équipé de capacités de surveillance, le HV510 permet aux utilisateurs de suivre les mesures de performance en temps réel via une application mobile ou une interface Web, facilitant ainsi une gestion efficace de l'énergie.
-
Interface conviviale:
- L'onduleur comprend généralement une interface intuitive pour une configuration et un fonctionnement faciles, ce qui le rend accessible aux installateurs et aux utilisateurs finaux.
-
Plusieurs canaux d'entrée:
- Il prend en charge plusieurs canaux d'entrée, ce qui permet des configurations flexibles et la possibilité de connecter divers panneaux solaires.
Les avantages
-
Résultat rentable:
- En maximisant la production d'énergie et en permettant l'alimentation du réseau, le HV510 contribue à réduire les coûts d'électricité et peut fournir un retour sur investissement rapide.
-
Une conception robuste:
- Conçu pour résister à des conditions environnementales difficiles, le HV510 est souvent conçu avec une durabilité et des caractéristiques de protection améliorées, telles que IP65 ou des notes plus élevées pour la résistance à la poussière et à l'eau.
-
Évolutivité:
- L'onduleur peut être facilement intégré dans de plus grands systèmes solaires, ce qui le rend adapté aux applications résidentielles, commerciales et industrielles.
-
Des dispositifs de sécurité améliorés:
- L'incorporation de mécanismes de sécurité, tels que la protection contre l'isolement et la protection contre les surtensions, assure un fonctionnement sûr et le respect des réglementations locales.
-
Soutien aux systèmes de stockage d'énergie:
- Certains modèles peuvent offrir une compatibilité avec des solutions de stockage d'énergie, permettant aux utilisateurs de stocker l'excès d'énergie pour une utilisation pendant les périodes de pointe de la demande ou les pannes.
-
La durabilité:
- En facilitant l'utilisation des énergies renouvelables, le HV510 contribue à réduire l'empreinte carbone et à promouvoir la durabilité.
Conclusion
L'onduleur HV510 se distingue par son efficacité élevée, ses fonctionnalités avancées et sa conception robuste, ce qui en fait un excellent choix pour diverses applications d'énergie solaire.Sa capacité à optimiser la production d'énergie tout en offrant des options de surveillance conviviales en fait un élément précieux des systèmes d'énergie renouvelable.
Spécification technique de l'onduleur vectoriel à entraînement à fréquence variable
|
Spécification technique |
||
|
Le pouvoir |
Voltage d'entrée (Uin) |
380V (-15%) - 480V (+10%), à trois phases |
|
Puissance d'entrée |
(50 Hz/60 Hz) ± 5% |
|
|
Voltage d'entrée |
Jusqu'à 3% |
|
|
Voltage de sortie |
Voltage d'entrée de 0V |
|
|
Fréquence de sortie |
0 Hz à 1500 Hz |
|
|
Contrôle |
Type de moteur |
Moteur asynchrone/aimant permanent moteur synchrone |
|
Mode de commande |
V/F, OLVC (contrôle du vecteur en boucle ouverte), CLVC (contrôle du vecteur en boucle fermée) |
|
|
Plage de vitesse |
1Le nombre d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2. |
|
|
Le couple de démarrage |
La fréquence de fréquence de fréquence de fréquence de fréquence de fréquence de fréquence de fréquence de fréquence de fréquence |
|
|
Précision du couple |
≤ ± 5%, en mode vecteur |
|
|
Pulsation du couple |
≤ ± 5%, en mode vecteur |
|
|
Stabilité de la vitesse |
La valeur de l'offre est calculée en fonction de la valeur de l'offre. |
|
|
Réponse au couple |
≤ 5 ms, en mode vecteur |
|
|
Accélération/décel |
0.0s3200.0s; 0.0min3200.0min |
|
|
Augmentation du couple |
00,0% à 30,0% |
|
|
Capacité de surcharge |
Modèle G: 150% 1min/5min, 180% 3s/5min |
|
|
courbe V/F |
Type de ligne droite, type à plusieurs points, mode de demi-séparation V/F, mode de séparation complète V/F |
|
|
Résolution de fréquence d'entrée |
Réglage numérique: 0,01 Hz; réglage analogique: 0,01 Hz |
|
|
Le principal |
courbes d'accélération/décélération |
Ligne droite, courbe en S |
|
PLC simple, référence à plusieurs vitesses |
16 segments de vitesse pris en charge par les bornes de commande |
|
|
Régulation automatique de la tension (AVR) |
Maintient automatiquement la tension de sortie constante lorsque la tension du réseau varie dans une certaine plage |
|
|
Contrôle de longueur fixe |
Contrôle de longueur fixe |
|
|
PID intégré |
Facile à former un système de commande en boucle fermée |
|
|
Commutation multi-moteur |
Avec 2 ensembles de paramètres du moteur, la commutation entre 2 moteurs peut être réalisée |
|
|
OI virtuel |
Avec 8 ensembles de DI/DO virtuels, un contrôle logique simple est possible |
|
|
Contrôle de la surtension/sur courant |
Le courant et la tension peuvent être limités automatiquement pendant le fonctionnement pour éviter les déplacements fréquents dus à un surcourant et à une surtension |
|
|
Redémarrage après panne de courant |
L'onduleur peut fonctionner automatiquement lors de l'allumage à nouveau après une panne de courant |
|
|
Limitation du courant rapide |
Des pannes fréquentes de surcourant peuvent être évitées |
|
|
Les données de référence |
Mode de référence de fréquence |
Le clavier, le terminal vers le haut/vers le bas, la référence multiple, la référence par impulsion, la communication |
|
Terminals d'entrée analogiques |
La valeur de l'énergie émise par l'appareil doit être égale ou supérieure à la valeur de l'énergie émise par le système. |
|
|
Terminals d'entrée numérique |

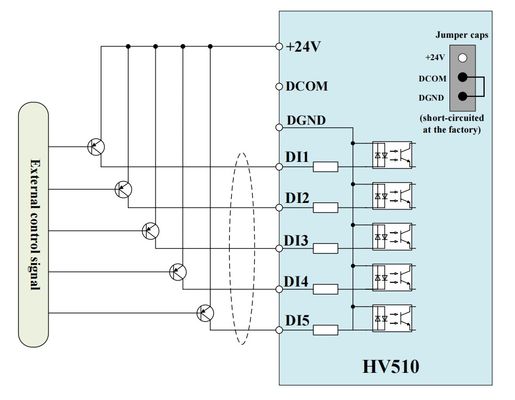

DI1-DI5, 5 bornes d'entrée numérique programmables avec opto-isolation, compatibles avec les deux entrées de plongée/sourcing. |
|
|
Terminals de sortie numérique |
sortie avec collecteur ouvert; plage de tension de sortie: 0V-24V; capacité de charge de courant: 50mA. |
|
|
Terminals de sortie analogique |
Les capacités d'alimentation sont calculées à partir de l'alimentation de base. |
|
|
Sortie du relais |
Contact de forme C à une voie, NO+NC |
|
|
Correspondance |
Protocole de communication |
Modbus RTU (configuration standard); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (configuration facultative) Il est également possible de télécharger des fichiers de connexion à l'aide d'un système de télécommunication électronique. |
|
Utilisation |
Hauteur |
≤ 1000m: pas besoin de dératage ; 1000-3000m: avec dératage actuel augmenté de 1% par 100m |
|
Température ambiante |
-25°C-+40°C (la déterration est autorisée dans la plage de 40°C à 55°C) |
|
|
Humidité |
15% à 95%, pas de condensation |
|
|
Vibration |
Les pièces de rechange doivent être équipées d'un dispositif de rechange. |
|
|
Température de stockage |
-40°C à +70°C |
|
|
Lieu d'opération |
À l'intérieur, sans lumière directe du soleil, sans gaz inflammables et corrosifs, sans liquides et particules conductrices, etc. |
|
|
Accessoires facultatifs |

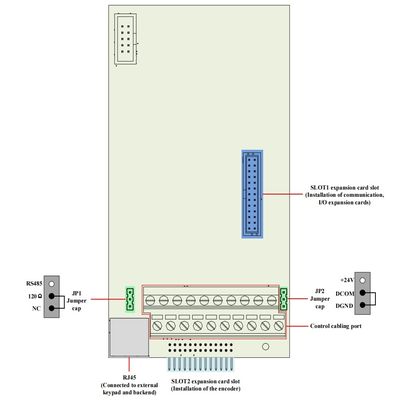

Carte d'encodeur, carte d'extension de communication, carte d'expansion IO |
|
|
Les mesures de protection |
Protection contre les courts-circuits, les surtensions, les surcharges, les surtensions, les sous-tensions, les pertes de phase, les surtensions, les défauts externes, etc. |
|
|
Méthode d'installation |
Installé dans une armoire |
|
|
Classification de la protection |
Résistance à la corrosion |
|
|
Méthode de refroidissement |
Refroidissement par air |
|
