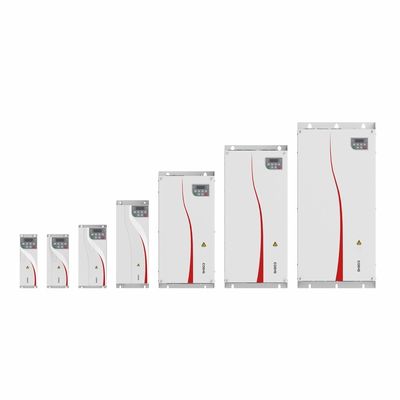

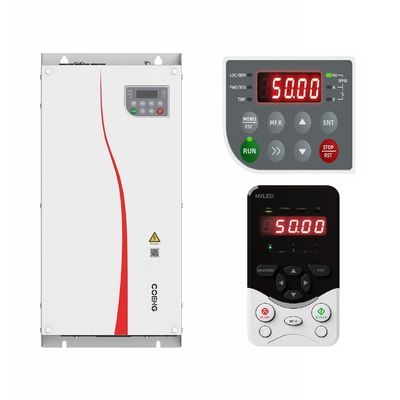

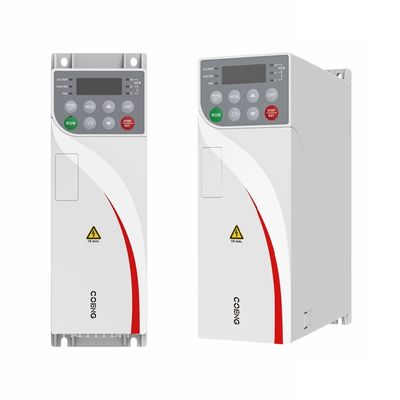

HV510 380-480V VFD à trois phases pour moteurs asynchrones/PMSM VFD prenant en charge le fonctionnement à plusieurs vitesses du PLC à 16 segments

Spécification technique

Puissance
entrée/sortie

Tension d'entrée (Uin)

380V (-15%) - 480V (+10%), triphasé

Puissance d'entrée
fréquence

(50Hz/60Hz)±5%

Tension d'entrée
déséquilibre

≤3%

Tension de sortie

0V-tension d'entrée

Fréquence de sortie

0Hz-1500Hz

Contrôle
Performance

Type de moteur

Moteur asynchrone/moteur synchrone à aimant permanent

Mode de contrôle

V/F, OLVC (contrôle vectoriel en boucle ouverte), CLVC (contrôle vectoriel en boucle fermée)

Plage de vitesse

1:10 V/F ; 1:100 OLVC ; 1:1000 CLVC

Couple de démarrage

VF : 100 % (0,5 Hz) ; OLVC : 150 % (0,5 Hz) ; CLVC : 200 % (0 Hz)

Précision du couple

≤±5 %, en mode de contrôle vectoriel

Pulsation du couple

≤±5 %, en mode de contrôle vectoriel

Stabilité de la vitesse

OLVC : 0,2 % ; CLVC : 0,1 %

Réponse au couple

≤ 5 ms, en mode de contrôle vectoriel

Accélération/Décélération
temps

0,0 s～3200,0 s ; 0,0 min～3200,0 min

Amplification du couple

0,0 %-30,0 %

Capacité de surcharge

Modèle G : 150 % 1 min/5 min, 180 % 3 s/5 min
Modèle P : 110 % 1 min/5 min, 150 % 3 s/5 min

Courbe V/F

Type linéaire, type multipoint, mode de séparation V/F moitié, mode de séparation V/F complète

Résolution de la fréquence d'entrée

Réglage numérique : 0,01 Hz ; réglage analogique : 0,01 Hz

Principales
Mode de référence de fréquence

Courbes d'accélération/décélération

Linéaire, courbe en S

API simple, référence multi-vitesse

16 segments de vitesse pris en charge via les bornes de contrôle

Régulation automatique de la tension (AVR)

Maintient automatiquement la tension de sortie constante lorsque la tension du réseau varie dans une certaine plage

Contrôle de longueur fixe

Contrôle de longueur fixe

PID intégré

Forme facilement un système de contrôle en boucle fermée

Commutation multi-moteurs

Avec 2 ensembles de paramètres moteur, la commutation entre 2 moteurs peut être réalisée

E/S virtuelles

Avec 8 ensembles d'E/S numériques virtuelles, un contrôle logique simple peut être réalisé

Contrôle du décrochage en cas de surtension/surintensité

Le courant et la tension peuvent être automatiquement limités pendant le fonctionnement pour éviter les déclenchements fréquents dus aux surintensités et aux surtensions

Redémarrage après une panne de courant

L'inverseur peut fonctionner automatiquement lors de la remise sous tension après une panne de courant

Limitation rapide du courant

Les défauts de surintensité fréquents peuvent être évités

Fonctions d'entrée et de
sortie
Mode de référence de fréquence

Clavier, borne HAUT/BAS, multi-référence, référence d'impulsion, communication

Bornes d'entrée analogiques

AI1, AI2 : 0V-10V/0 (4)mA-20mA

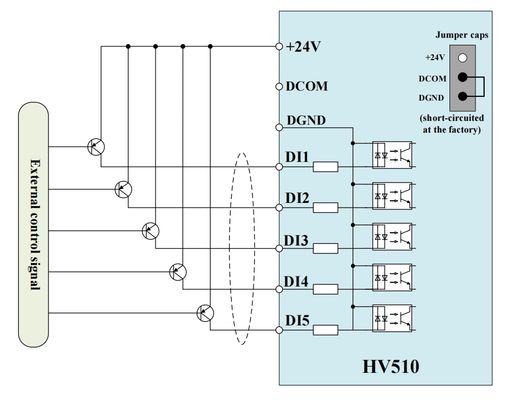

Bornes d'entrée numériques

DI1-DI5, 5 bornes d'entrée numériques programmables avec opto-isolation, compatibles avec les entrées à collecteur ouvert/source.

DI5 prend en charge l'entrée d'impulsion à grande vitesse avec une fréquence d'entrée maximale de 100 kHz
Bornes de sortie numériques

Sortie à collecteur ouvert ; plage de tension de sortie : 0V-24V ; capacité de charge de courant : 50mA.

DO1 prend en charge la sortie d'impulsion à grande vitesse avec une fréquence de sortie maximale de 100 kHz.
Bornes de sortie analogiques

1 canal 0V-10V/0(4)mA-20mA

Sortie relais

1 canal Contact de type C, NO+NC

Correspond

ance
Protocole de communication

Modbus RTU (configuration standard) ; Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (configuration optionnelle)

Utilisation

Altitude

≤1000m : pas besoin de détarage ; 1000-3000m : avec détarage du courant de 1 % par 100 m supplémentaires

Température ambiante

-25°C-+40°C (le détarage est autorisé entre 40°C-55°C)

Humidité

15 %-95 %, sans condensation

Vibration

3M3, CEI60721-3-3

Température de stockage

−40°C-+70°C

Lieu d'exploitation

Intérieur sans lumière directe du soleil, gaz inflammables et corrosifs, liquides et particules conductrices, etc.

Accessoires optionnels

Carte d'encodeur, carte d'extension de communication, carte d'extension d'E/S

Protections

Protection contre les courts-circuits, les surintensités, les surcharges, les surtensions, les sous-tensions, les pertes de phase, les surchauffes, les défauts externes, etc.

Méthode d'installation

Installé dans une armoire

Indice de protection

IP20

Méthode de refroidissement

Refroidissement par air
