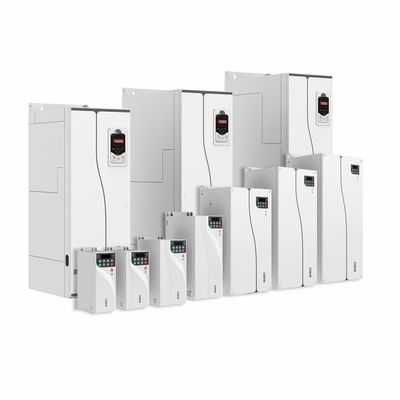

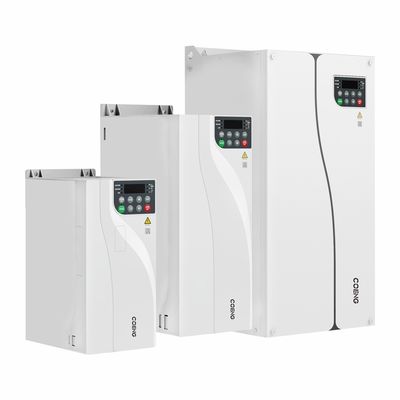

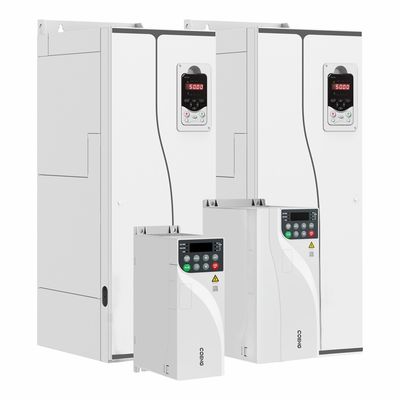

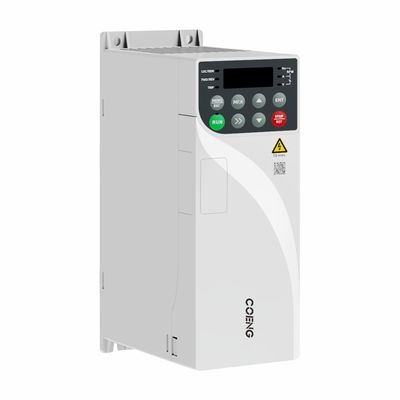

VFD à courbe V/F en ligne droite à trois phases 380V-480V Filtre LED C3 intégré Clavier OLVC Mode de commande

Caractéristique de performance

Caractéristique de spécialisation

• Contrôle anti-roulis, inhibe le balancement du dépliant, fonctionnement efficace
• Vitesse avec charge, la vitesse de fonctionnement peut être ajustée en temps réel en fonction des changements de charge de l'équipement
• protection contre les crochets, crochet de détection des freins, régulation de la sortie du moteur
• Placement facile grâce à la combinaison de limites de décélération et de freinage
• Protection contre les cordes lâches, à une vitesse fixe, pour détecter le levage d'objets lourds, accélérer lentement, monter régulièrement
• Le mécanisme de levage peut être sélectionné en fonction de la valeur de réglage macro du paramètre de levage
• Commutation multi-moteur, support interne 4 ensembles de paramètres du moteur

Haute fiabilité

• La conception indépendante des conduits d'air de l'ensemble de la machine empêche efficacement les impuretés de poussière de pénétrer
• Un logiciel de plateforme de simulation thermique efficace et précis
• Technologie et équipements de test et de vérification thermiques avancés pour vérifier efficacement les résultats théoriques de la conception thermique
• Des procédures rigoureuses de vérification de la pleine charge et de la surcharge
• Les produits vieillissent après une charge de courroie à haute température, garantissant efficacement la qualité d'usine
• Protection des circuits imprimés par une conception améliorée, anti-corrosion, imperméable à l'humidité, à la poussière, etc.

Une grande adaptabilité

• Conception d'une large plage de tension, 380V à 480V en trois phases (-15% à +10%)
• Filtre C3 intégré pour supprimer efficacement les harmoniques haute fréquence générées par l'onduleur
• Une conception simple et conviviale de la rupture de sol EMC peut réduire efficacement le dégagement de courant vers le sol
• conception en livre, le volume est réduit d'environ 40% par rapport aux modèles traditionnels
• Peut réaliser l'installation de toute la machine côte à côte, économisant de l'espace d'installation

Optimisation du contrôle des performances

• Prise en charge de la commande d'un moteur asynchrone à trois phases et d'un moteur synchrone à aimants permanents
• Prise en charge du contrôle V/F, du contrôle vectoriel en boucle ouverte, du contrôle vectoriel en boucle fermée
• Le couple de démarrage est élevé, OLVC: 0,5 Hz/150%, CLVC: 0 Hz/200%
• Haute capacité de surcharge, 150% de courant nominal 60s, 180% de courant nominal 10s

Facile à utiliser

• Le clavier LED de 132 kW et plus, configuration standard de l'usine, peut prendre en charge l'importation externe
• Les claviers de 110 kW et moins peuvent être équipés d'un clavier LED séparé
• Lorsque l'onduleur démarre et s'arrête, le moteur peut être commandé en tenant le frein
• Fonction de régulation de vitesse à plusieurs segments, via le terminal de commande pour obtenir un fonctionnement à 16 segments
• Fonction de servo zéro, le mode CLVC peut réaliser le verrouillage de la position du moteur à vitesse zéro
• La profondeur PWM aléatoire peut améliorer le bruit brutal du moteur
• Mode de fonctionnement de redondance du codeur, défaillance du codeur peut passer automatiquement au fonctionnement OLVC

Expansion et diversification

• Prend en charge plusieurs cartes d'interface de disque de code
• Prend en charge les cartes d'extension de terminaux d'E/S
• Prise en charge de la communication Profibus-DP, Profinet IO, CANopen, Modbus-TCP/IP, EtherNet IP, Ethercat et autres

Débogage rapide autonome

• Prise en charge de la connexion de logiciels en arrière-plan, facilitant le débogage et la maintenance
• Prise en charge de l'enregistrement des événements et des défauts
