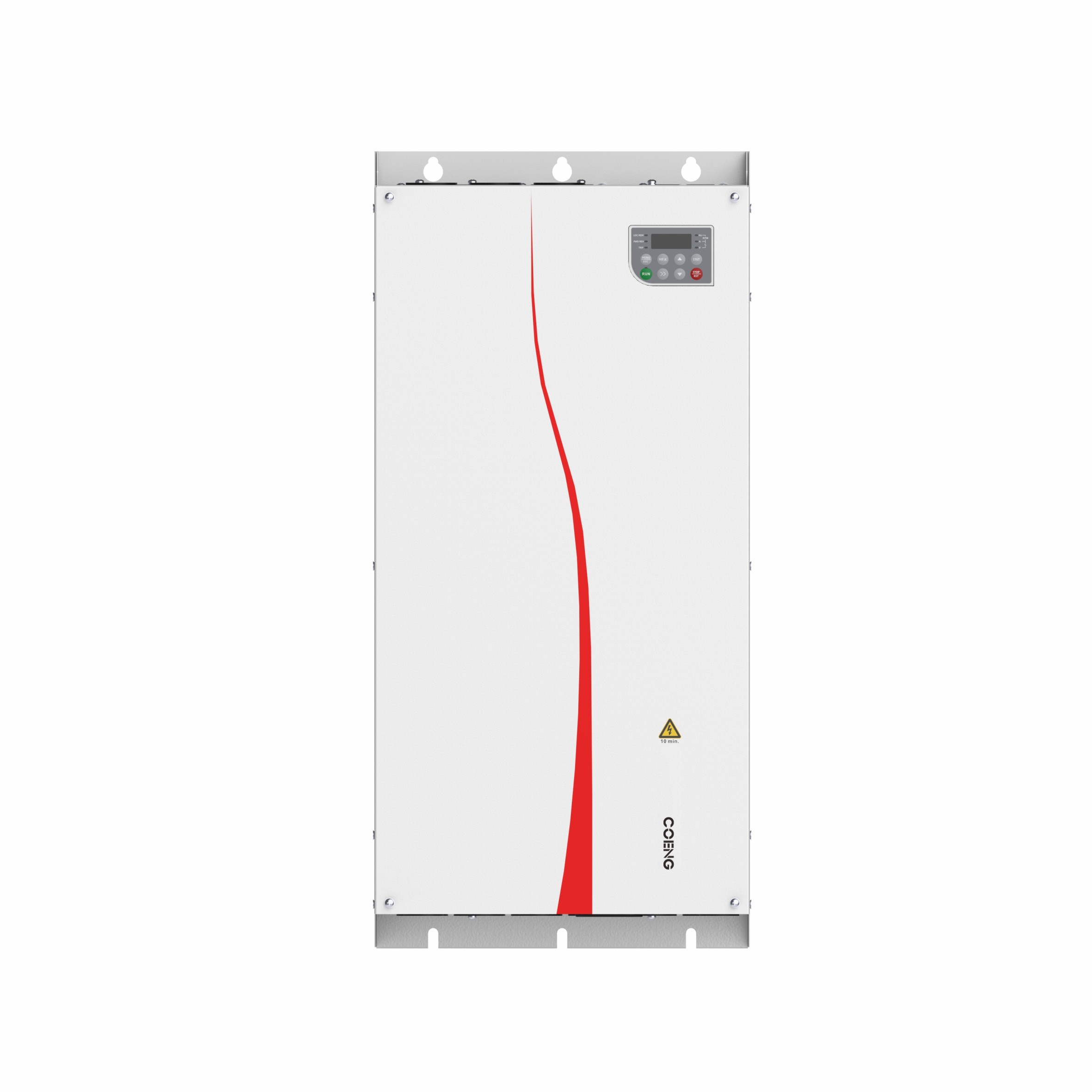

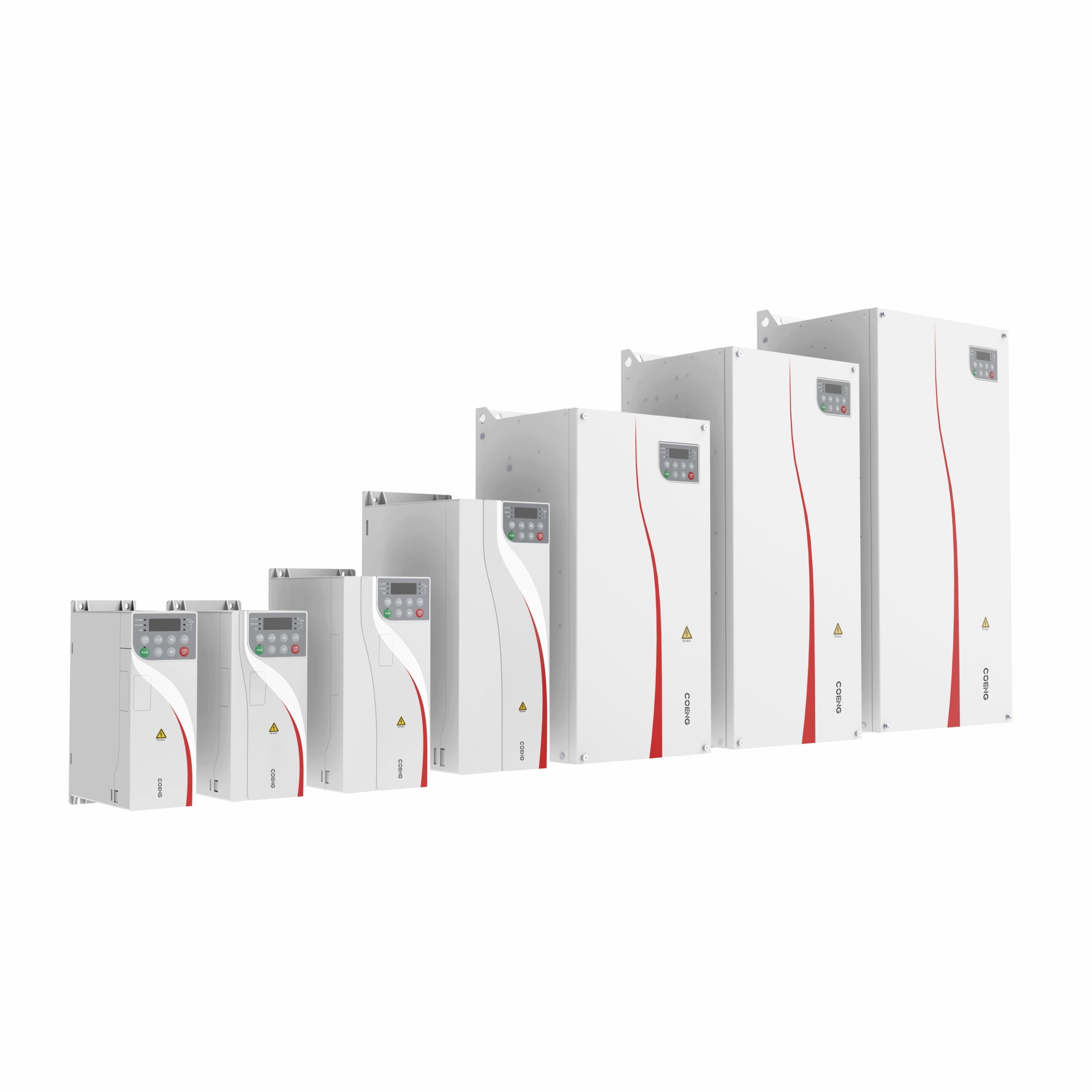

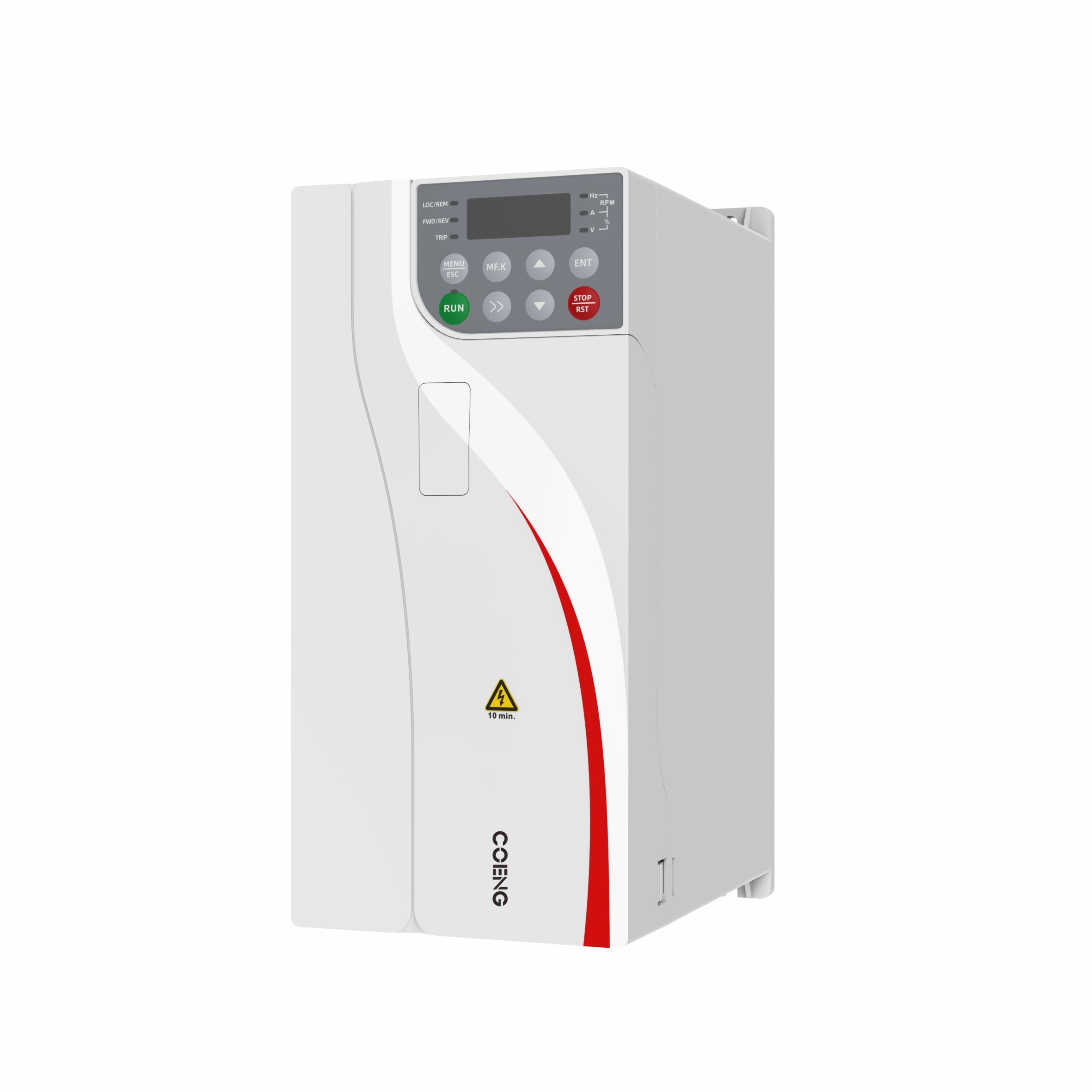

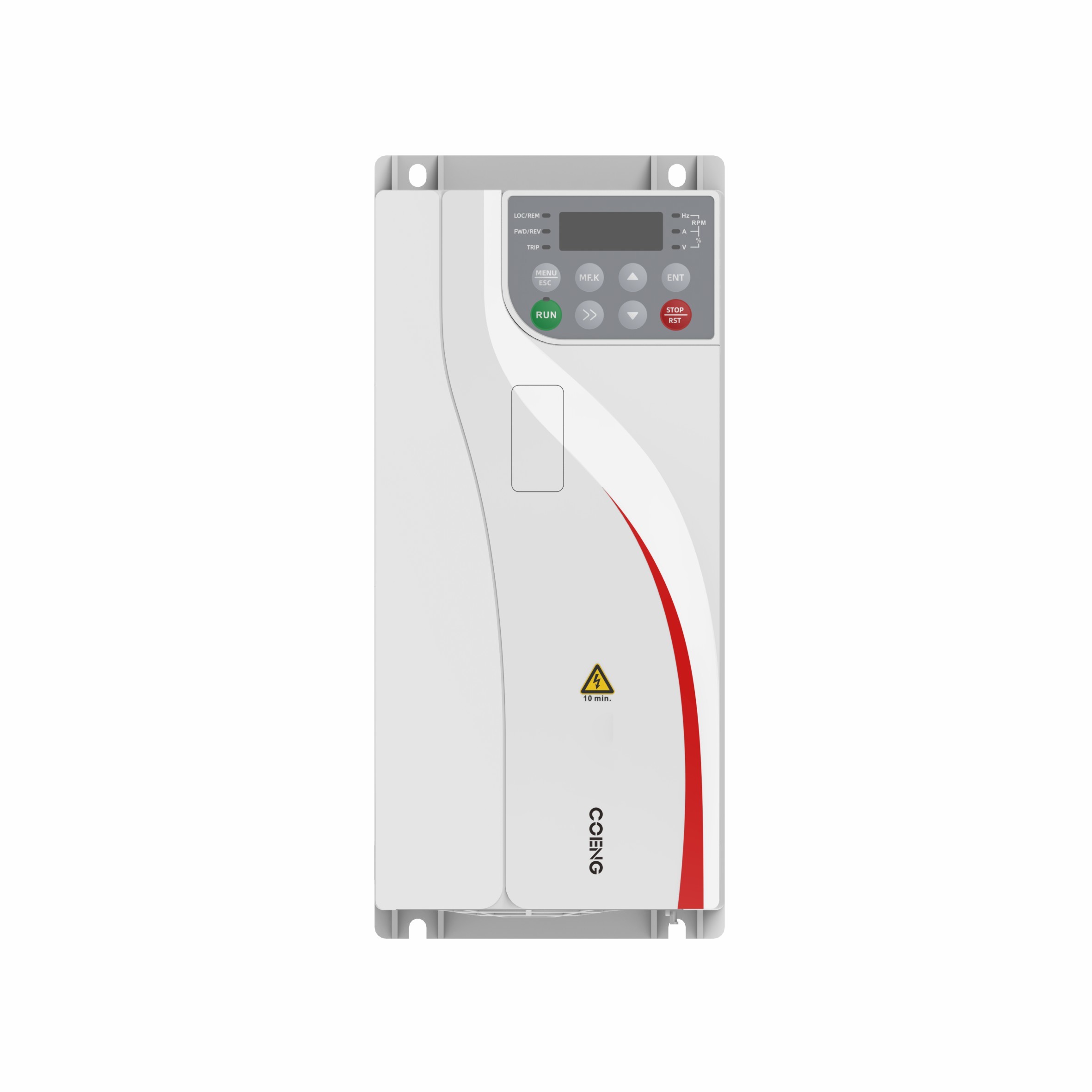

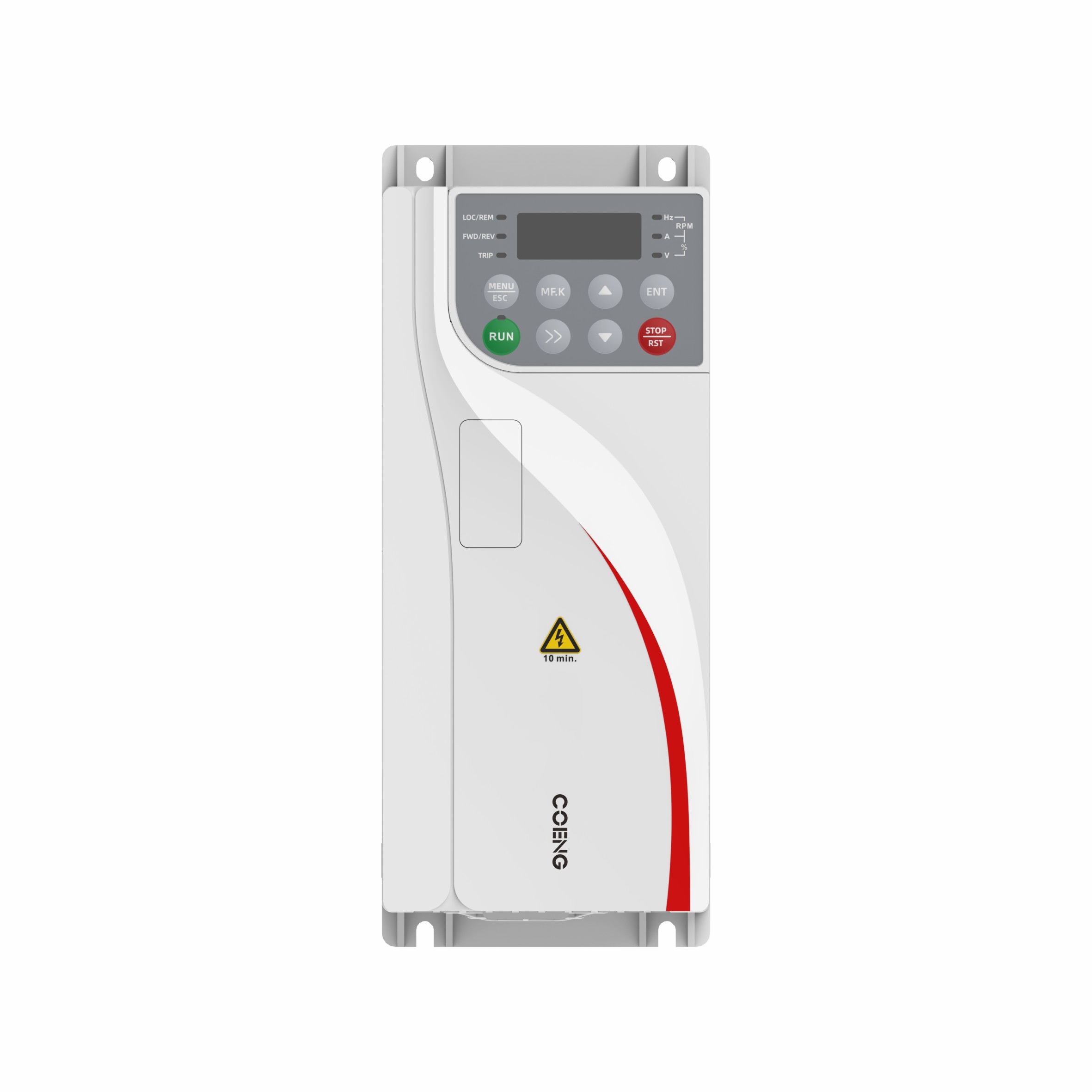

HV510 Transformateur de fréquence vectoriel à entraînement à fréquence variable

HV510 Transformateur de fréquence vectoriel VFD à haute performance

Définition du produit

L'onduleur de fréquence de la série HV510 est une nouvelle génération d'onduleur vectoriel de haute performance,qui adopte une nouvelle technologie de commande vectorielle en boucle ouverte et fermée haute performance pour supporter le moteur asynchrone et l'entraînement de commande synchrone du moteur à aimant permanent; excellente performance, performances améliorées et conception à haute densité de puissance améliorent les performances industrielles La facilité d'utilisation, la fiabilité, la stabilité environnementale, la diversité fonctionnelle du produit,la flexibilité de l'application et d'autres avantages dans l'environnement d'application ont amélioré les normes de conception et optimisé l'espace d'installation, etc., améliorant l'expérience utilisateur sous de nombreux aspects.L'onduleur de fréquence de la série HV510 est une nouvelle génération d'onduleur vectoriel de haute performance,qui adopte une nouvelle technologie de commande vectorielle en boucle ouverte et fermée haute performance pour supporter le moteur asynchrone et l'entraînement de commande synchrone du moteur à aimant permanent; excellente performance, performances améliorées et conception à haute densité de puissance améliorent les performances industrielles La facilité d'utilisation, la fiabilité, la stabilité environnementale, la diversité fonctionnelle du produit,la flexibilité de l'application et d'autres avantages dans l'environnement d'application ont amélioré les normes de conception et optimisé l'espace d'installation, etc., améliorant l'expérience utilisateur sous de nombreux aspects.

Les onduleurs de fréquence de la série HV510 sont largement utilisés pour entraîner divers équipements de production automatisés tels que la métallurgie, le levage, le pétrole, les machines-outils, les plastiques, les produits métalliques, la fabrication de papier,les produits textiles, l'impression et l'emballage etc.

Spécification technique de l'onduleur vectoriel à entraînement à fréquence variable

Caractéristiques du produit

Sûr et fiable

Conception structurelle fiable

• Une conception innovante et indépendante des conduits d'air améliore les performances de dissipation thermique et l'adaptabilité environnementale du produit
• La conception en forme de livre économise considérablement l'espace d'installation dans l'armoire de l'utilisateur

Conception thermique professionnelle

• Adopter un logiciel de plateforme de simulation thermique efficace et précis pour assurer la fiabilité thermique de l'ensemble de la machine
• Les technologies et dispositifs d'essai et de vérification thermiques avancés permettent de tester efficacement les résultats théoriques de la conception thermique

Test rigoureux de hausse de température

• L'ensemble de l'essai de hausse de température de la machine adopte des procédures strictes de vérification de pleine charge et de surcharge
• Vieillissement à haute température et à charge hors usine, empêchant et interceptant efficacement les défaillances de dispositifs dispersés

Une conception efficace de l'anti-interférence

• Filtre C3 intégré, capable de supprimer efficacement les harmoniques haute fréquence générées par l'onduleur
• La conception EMC innovante peut réduire efficacement le courant de fuite vers le sol

Caractéristiques de protection complètes

• La série complète a des fonctions de protection telles que la surtension, la sous-tension, le sur courant, la perte de phase, la sur vitesse, le rotor bloqué, la surcharge, la protection contre la température du moteur,et court-circuit au sol.
• En fonction de la gravité du type de défaut, il peut être réglé sur une alerte précoce, l'arrêt du défaut et le fonctionnement continu pour faciliter l'entretien quotidien.

Excellente performance

Technologie avancée de conduite à moteur

• Peut prendre en charge les moteurs asynchrones et les moteurs synchrones pour obtenir un contrôle vectoriel de courant de haute performance
• Peut supporter deux ensembles de commande de commutation de paramètres du moteur
• Peut prendre en charge le réglage de la vitesse du moteur et du couple

Des fonctions riches d'apprentissage

• Capacité d'auto-identification précise des paramètres moteurs pour améliorer la précision du contrôle moteur et la vitesse de réponse
• Des modes d'autoapprentissage divers et complets pour répondre aux besoins d'identification motrice dans différents scénarios

Fonction de freinage parfaite

• Fonction de freinage à courant continu
• La fonction de surexcitation peut supprimer efficacement l'augmentation de la tension du bus pendant la décélération et éviter les pannes fréquentes de surtension.
• Toutes les séries peuvent avoir des unités de freinage intégrées, ce qui permet d'économiser de l'espace d'installation et des coûts électriques

Capacité de surcharge élevée

• Capacité de surcharge élevée, capable d'un fonctionnement fiable pendant une longue période dans des conditions de charge extrêmes
• Capacité de surcharge légère: 1,1 fois le courant nominal pendant 1 minute, 1,5 fois le courant nominal pendant 10 secondes
• Capacité de surcharge importante: 1,5 fois le courant nominal pendant 1 minute, 2 fois le courant nominal pendant 3 secondes

Fonctions riches

Fonctions étendues diversifiées

• Option de carte de communication, prenant en charge divers protocoles de communication courants: Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP, etc.
• Option de carte d'encodeur, prend en charge le câblage d'encodeur incrémentiel et résolvant
• L'option de carte de terminal d'E/S rend les fonctions du terminal plus riches
• Option clavier externe rend le débogage plus facile et plus facile

Remarque: la carte d'expansion du terminal d'E/S et la carte d'expansion de communication sont dans le même emplacement pour carte d'expansion et ne peuvent pas être installées et utilisées en même temps.

Logiciel de débogage rapide de fond

• Prend en charge l'enregistrement des événements de l'onduleur et les fonctions d'oscilloscope virtuel
• Prise en charge de l'édition des paramètres et de la surveillance de l'état, rendant le débogage et la maintenance plus pratiques

Sortie haute fréquence

• La sortie peut atteindre jusqu'à 1500 Hz, adaptée aux moteurs à haute fréquence et à grande vitesse

Fonctions de logiciels d'applications

• Commande maître-esclave: adaptée à la commande synchrone maître-esclave de deux moteurs ou plus
• Fonction PLC simple: peut compléter jusqu'à 16 temps de segment et fonctionnement de cycle à vitesse fixe
• Fonction PID: adaptée aux systèmes en boucle fermée pour le contrôle des processus tels que la température constante, la pression constante, la tension, etc.
• I/S virtuelle: un contrôle logique interne simple peut être réalisé par des réglages simples
• Fonction d'arrêt et de redémarrage de l'alimentation: lorsque l'onduleur est éteint et rallumé pendant le fonctionnement, un fonctionnement automatique peut être réalisé
• Fonction de commutation multi-moteur: peut stocker deux ensembles de paramètres du moteur pour obtenir le contrôle de commutation
• Fonction de servo zéro: pendant la commande en boucle fermée, le moteur peut être verrouillé à zéro régime pour obtenir un effet de plantage à zéro régime.
• Fonction de fréquence d'altération: adaptée aux équipements de traitement des fibres textiles et chimiques, pouvant améliorer la qualité de l'enroulement des broches
• Profondeur PWM aléatoire: peut améliorer le bruit brutal du moteur
• Fonctionnement redondant de l'encodeur: adapté au fonctionnement en boucle fermée.
